不銹鋼膜片壓力表
產品編號：16354-249
產品型號：YP-100B
更新時間：2013.06.09
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
一、產品概述：
YP-100B系列不銹鋼膜片壓力表由測量系統（包括接頭. 法蘭 膜片）傳動機構\指示裝置和外殼組成。在被測壓介質的壓力作用下. 儀表的彈性元件（膜片）產生與壓力大小成正比的彈性一位移，借助連桿經傳動機構放大，由指示裝置被測壓力值。
二、結構原理：
YP-100B系列不銹鋼膜片壓力表的作用原理是基于彈性元件（測量系統上膜片）變形。膜片壓力表在被測介質的壓力作用下，迫使膜片產生相應的彈性變形---位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。
三、用途范圍：
YP-100B系列不銹鋼膜片壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固和有固體浮游物介質的壓力，以及對某些測量介質不能直接進入通用型儀表內和便于清洗防止沉淀物持積聚的場合的壓力檢測時，可根據測量對耐腐蝕性能的不同要求而選用不同材料的膜片；外殼用不銹鋼材料的儀表；可在工作環境惡劣的情況下使用。
四、技術參數：
1、儀表執行標準：Q/320211 DGH07-2001；
2、儀表外殼防護等級：IP64；
3、耐震膜片壓力表及耐腐耐震膜片壓力表的抗工作環境性能為GB4439所規定的V.H.4級；
4、使用工作溫度：膜片壓力表、耐腐膜片壓力表-40℃~70℃；
5、耐震膜片壓力表、耐腐耐震膜片壓力表：灌充液為甘油時-5℃~55℃，灌充液為硅油時-25~55℃。

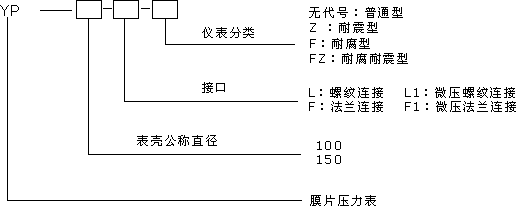

| 型號 | 名稱 | 外形尺寸 | 測量范圍 | 準確度% |
| YP-100L YP-150L |
膜片壓力表 | 圖一 （表一） |
0-0.06;0-0.1;0-0.16;0-0.25;0-0.4; |
± 2.5 |
| YP-100F YP-150F |
法蘭膜片壓力表 | 圖二 （表二） | ||
| YP-100L-F YP-150L-F |
耐腐膜片壓力表 | 圖一 （表一） | ||
| YP-100F-F YP-150F-F |
法蘭連接耐腐膜片壓力表 | 圖二 （表二） | ||
| YP-100L-Z YP-150L-Z |
耐震膜片壓力表 | 圖一 （表一） | ||
| YP-100L-FZ YP-150L-FZ |
耐腐耐震膜片壓力表 | 圖一 （表一） | ||
| YP-100L1-F YP-150L1-F |
耐腐膜片微壓表 | 圖一 （表一） |
0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60; | |
| YP-100F1-F YP-150F1-F |
法蘭連接耐腐膜片微壓表 | 圖三 （表三） |
表一：
| 型號 |
外形尺寸 mm | |||||
|
D1 |
D2 |
L1 |
L2 |
SW |
M | |
| YP-100L |
110 |
97.5 （YP-100L1-F, YP-150L1-F 微壓:165） |
135 |
20 |
27 |
20X1.5 （G1/2A,R1/2） |
| YP-100L-F | ||||||
| YP-100L-Z | 165 | |||||
| YP-100L-FZ | ||||||
| YP-150L |
160 |
160 | ||||
| YP-150L-F | ||||||
| YP-150L-Z | 190 | |||||
| YP-150L-FZ | ||||||
表二：
|
型號 |
測量上限MPa | 管子通徑DN |
法蘭連接 |
螺孔 L | ||||||
|
D |
K |
d |
B |
H |
c |
f1 | ||||
| YP-100F YP-150F YP-100F-F YP-15OF-F |
0～0.1 ～ 0～1.6 |
32 |
140 | 100 | 78 | 31 | 50 | 16 | 2 | 18 |
|
40 |
150 | 110 | 88 | 38 | 50 | 16 | 3 | 18 | ||
|
50 |
165 | 125 | 102 | 49 | 50 | 18 | 3 | 18 | ||
|
0～2.5 |
32 | 140 | 100 | 78 | 31 | 50 | 18 | 2 | 18 | |
| 40 | 150 | 110 | 88 | 38 | 50 | 18 | 3 | 18 | ||
| 50 | 165 | 125 | 102 | 49 | 50 | 20 | 3 | 18 | ||
| 可按化工部HG;國標GB及日本JIS;美國ANSI等標準制造. | ||||||||||
圖二 圖三
表三：
| 型號 | 測量范圍KPa | 管子通徑DN | 法蘭連接 | 螺孔 | |||||||
| D | K | d | B | H | c | f1 | M | H | |||
| YP-100F1-F YP-150F1-F |
0-1.6～0-60 | 20 | 90 | 65 | 50 | 26 | 28 | 10 | 2 | 10 | 14 |
| 25 | 100 | 75 | 60 | 33 | 28 | 10 | 2 | 10 | 14 | ||
| 32 | 120 | 90 | 70 | 39 | 28 | 10 | 2 | 12 | 14 | ||
| 40 | 130 | 100 | 80 | 46 | 28 | 10 | 3 | 12 | 14 | ||
七、設計選用及訂貨須知：
1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。
2、如有特殊要求，請?jiān)谟嗀洉r(shí)詳細說明。
3、不銹鋼膜片壓力表的隔膜材質的選擇：對強酸類介質應該選用HC HB TA 膜片，***好要襯四氟，對強堿類要用316L膜片。
八、售后服務承諾：
1、我公司所售壓力表系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
