爐壁熱電偶
產品名稱：爐壁熱電偶
產品編號：12936-103
產品型號：WRNK-191M
更新時間：2013.06.15
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品編號：12936-103
產品型號：WRNK-191M
更新時間：2013.06.15
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
一、產品概述：
WRNK-191M系列爐壁熱電偶主要用于鍋爐管壁、爐壁以及其他圓柱體表面測量溫度.采用3-6MM的鎧裝元件,作為測量探頭,引線用補償電纜(延長型),測量端焊接或用螺釘固定在不銹鋼感溫片上組成。是采用φ4、φ5直徑的鎧裝元件作測溫探頭，引出線做成電纜狀，測量端用螺釘或焊接方法緊固在導熱板上（當采用熱電阻時，不準用氣焊法）， 而導熱板一面帶有與爐壁或管道相吻合的曲面，導熱板被焊接或抱箍在爐（管）壁上，通過導熱板的熱傳導，即可測得爐壁或其它圓柱面的表面溫度。
二、結構原理：
WRNK-191M系列爐壁熱電偶是將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。爐壁熱電阻就是利用這一效應來工作的。
三、廣泛應用：
WRNK-191M系列爐壁熱電偶專業對電站設計，可以滿足30萬、60萬千瓦等發電機組及輔機測溫需要。直接測量生產過程中的-200度~800度范圍內液體、蒸汽、氣體介質以及固體表面溫度。
四、主要特點：
熱響應時間少，減小動態誤差；
可彎曲安裝使用；
測量范圍大；
機械強度高，耐壓性能好；
五、結構要求：
1、組成熱電偶的兩個熱電極的焊接須***牢固；
2、兩個熱電極彼此之間應很好地絕緣，以防短路；
3、補償導線與熱電偶自由端的連接要方便可靠；
4、保護套管應能保證熱電極與有害介質充分隔離。
六、技術參數：
1、精度等級：Ⅰ﹑Ⅱ級；
2、公稱壓力：常壓；
3、彎曲半徑：R≥5D。
七、規格及型號：
| 型 號 | 分度號 | 測溫范圍℃ | 測量端形式 | 規 格 | |
| Lmm | L1mm | ||||
|
WRNK-191M WRNK2-191M |
K | 0—800 | 絕緣式 |
1000 2000 4000 5000 8000 15000 25000 |
1000 2000 4000 5000 8000 15000 25000 |
|
WREK-191M WREK2-191M |
E | 0—600 | |||
|
WRNK-192M WRNK2-192M |
K | 0—800 | 接殼式 | ||
|
WREK-192M WREK2-192M |
E | 0—600 | |||
注：
1、熱電偶I級按協議訂貨；
2、保護管材質為1Cr18Ni9Ti,其余材質根據協議訂貨。

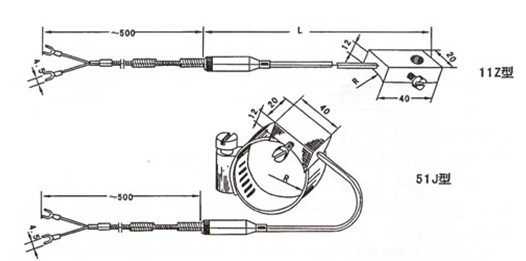

八、結構及安裝：
安裝方法 ：直接焊接于爐壁， M8 螺釘緊固。
九、設計選用及訂貨須知：
1、型號；
2、分度號；
3、精度等級；
4、安裝固定形式；
5、長度或插入深度。
十、售后服務承諾：
1、我公司所售中偉熱電偶系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
6、攜手中偉測控，共創美好未來！我公司投訴電話: 0517-86918678。
