電動套筒調節閥
產品名稱：電動套筒調節閥
產品編號：172651-455
產品型號：ZAZM
更新時間：2013.07.17
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品編號：172651-455
產品型號：ZAZM
更新時間：2013.07.17
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
一、簡介說明：
ZAZM系列電動套筒調節閥由DKZ型系列直行程電動執行機構和套筒閥兩部分組成。以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。
二、廣泛應用：
ZAZM系列電動套筒調節閥具有比雙座閥大的流量系數，且允許壓差大，穩定性好，工作時不易產生振動，適用性強等優點，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。
三、允許壓差：
ZAZM系列電動套筒調節閥標準組配的電動套筒調節閥允許壓差較大，但考慮到介質流體對閥塞、套筒的沖蝕和高壓差引起的噪聲、振動，因此當閥的壓差超過3MPa時：則應采取相應的工藝措施。
四、主要技術參數：
|
公稱通徑DN（mm） |
25 |
40 |
50 |
80 |
100 |
150 |
200 | |
|
額定流量系數Kv |
全量 |
15 |
35 |
50 |
125 |
190 |
400 |
630 |
|
0.6 |
9 |
20 |
30 |
75 |
115 |
240 |
350 | |
|
流量特性 |
直線、等百分比 | |||||||
|
公稱壓力PN（MPa） |
1.6，4.0，6.4 | |||||||
|
連接型式 |
法蘭連接：PN1.6按JB79-59標準 | |||||||
|
配用執行機構型號 |
DKZ-310 |
DKZ-410 |
DKZ-410 | |||||
|
出抽推力（N） |
4000 |
6400 |
6400 | |||||
|
行程L（mm） |
16 |
25 |
40 |
60 | ||||
|
全行程時間（S） |
12.5 |
20 |
32 |
40 | ||||
|
作用方式 |
電開式（K）常用；電關式（B） | |||||||
|
輸入信號 |
0~10mA 4~20mA DC | |||||||
|
供電電源 |
220V；50~60Hz | |||||||
|
固有可調比R |
30：1 | |||||||
|
項目 |
技術性能指標 |
|
基本誤差% |
≤±5 |
|
回差% |
≤3 |
|
死區% |
≤5 |
|
泄漏量 |
0.01%×閥額定容量 |
|
額定流量系數誤差% |
≤±10 |
|
閥體材料 |
材料牌號 |
公稱壓力（MPa） |
適用溫度范圍（℃） | |
|
常溫型 |
熱片型 | |||
|
鑄鋼 |
ZG230~450 |
4.0，6.4 |
-40~250 |
-40~450 |
|
鑄不銹鋼 |
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti |
4.0，6.4 |
-40~250 |
-60~450 |

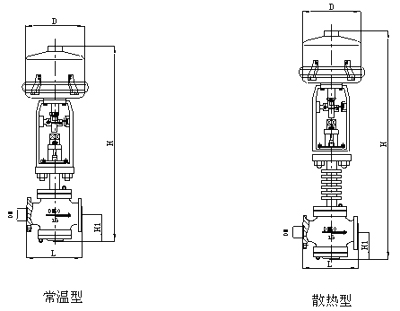

七、外形尺寸：
|
公稱通徑DN（mm） |
A×B |
L |
H1 |
H2 | |||
|
PN1.6 |
PN4.0 |
PN6.4 |
常溫型 |
散熱型 | |||
|
25
32 |
230×460 |
185 |
190 |
200 |
670 |
820 |
104 |
|
200 |
210 |
210 |
673 |
823 |
107 | ||
|
40 |
220 |
230 |
235 |
693 |
843 |
126 | |
|
50 |
250 |
255 |
265 |
698 |
848 |
131 | |
|
65 |
275 |
285 |
295 |
799 |
959 |
175 | |
|
80 |
230×530 |
300 |
310 |
320 |
809 |
969 |
190 |
|
100 |
350 |
355 |
370 |
821 |
981 |
202 | |
|
125 |
410 |
425 |
440 |
872 |
1087 |
250 | |
|
150 |
450 |
460 |
475 |
882 |
1097 |
260 | |
|
200 |
260×630 |
550 |
560 |
570 |
924 |
1139 |
302 |
|
250 |
670 |
66 |
670 |
1156 |
1368 |
422 | |
|
300 |
740 |
785 |
800 |
1215 |
1427 |
484 | |
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
九、售后服務承諾：
1、我公司所售中偉調節閥產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
6、攜手中偉測控，共創美好未來！我公司投訴電話: 0517-86918678。
