鏈輪刀型閘閥
產品編號：11317-538
產品型號：PZL43H
更新時間：2014.07.12
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
一、閘閥概述： 公稱壓力（MPa) 殼體試驗（MPa) 密封試驗（MPa) 工作溫度 適用介質 1.0 1.5 1.1 ≤100℃-425℃ 紙漿、污水、煤漿、灰、渣水混和物 閥體 、上蓋 閥桿 密封面 不銹鋼、碳鋼、灰鑄鐵 不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金
PZL43H系列鏈輪刀型閘閥具有結構簡單緊湊、設計合理、輕型節材、密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-550℃情況下正常工作。
PZL43H系列鏈輪刀型閘閥:適用于一般石化等食品業，水泥造紙，環保等各類別產業中各項粉粒體及漿類流體.刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
二、鏈輪刀型閘閥產品特點 :
1、超短結構長度，節省材料，可使管路系統整體重量大大減輕
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活
5、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物
三、鏈輪刀型閘閥技術參數：
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公稱通徑：DN50-1200mm NPS 2"-20"
適用溫度：-38-+650℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、軟密封
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）
適用介質:糖漿、紙漿、污水、煤漿、灰、渣水混合物等
配套附件：安裝法蘭
四、鏈輪刀型閘閥安裝和使用：
1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2、各連接部位螺栓，要求均勻擰緊；
3、檢查填料部位要求壓緊，既保證填料的密封性，又要保證插板開啟靈活；
4、用戶在安裝閥門前須***校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5、用戶在安裝閥門時，須***彌留閥門驅動的必要安裝空間；
6、驅動裝置的接線須按線路圖進行；
7、閥門須***定期保養，不得隨意碰撞及擠壓，以免影響密封性能．
五、鏈輪刀型閘閥主要性能規范：
六、鏈輪刀型閘閥主要零部件材質：
1.6
2.4
1.76
≤100℃-425℃

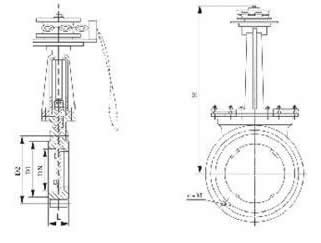

七、外型構造圖及主要外形及連接尺寸
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
50 |
43 |
90 |
110 |
325 |
4-M12 |
1.0 |
50 |
50 |
100 |
125 |
325 |
4-M16 |
|
65 |
46 |
110 |
130 |
340 |
4-M12 |
65 |
50 |
120 |
145 |
340 |
4-M16 | ||
|
80 |
46 |
125 |
150 |
355 |
4-M16 |
80 |
50 |
135 |
160 |
355 |
4-M16 | ||
|
100 |
52 |
145 |
170 |
405 |
8-M16 |
100 |
50 |
155 |
180 |
405 |
8-M16 | ||
|
125 |
56 |
175 |
200 |
440 |
8-M16 |
125 |
50 |
185 |
210 |
440 |
8-M16 | ||
|
150 |
56 |
200 |
225 |
520 |
8-M16 |
150 |
60 |
210 |
240 |
520 |
8-M20 | ||
|
200 |
60 |
255 |
280 |
580 |
8-M16 |
200 |
60 |
265 |
295 |
580 |
8-M20 | ||
|
250 |
68 |
310 |
335 |
670 |
12-M16 |
250 |
70 |
320 |
350 |
670 |
12-M20 | ||
|
300 |
78 |
362 |
395 |
820 |
12-M20 |
300 |
80 |
368 |
400 |
820 |
12-M20 | ||
|
350 |
78 |
412 |
445 |
925 |
12-M20 |
350 |
90 |
428 |
460 |
925 |
16-M20 | ||
|
400 |
102 |
462 |
495 |
1030 |
16-M20 |
400 |
100 |
482 |
515 |
1030 |
16-M22 | ||
|
450 |
114 |
518 |
550 |
1180 |
16-M20 |
450 |
120 |
532 |
565 |
1180 |
20-M22 | ||
|
500 |
127 |
568 |
600 |
1290 |
16-M20 |
500 |
130 |
585 |
620 |
1290 |
20-M22 |
1、訂貨前請認真了解本產品—刀型閘閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的中偉測控zj****為您審核把關。
3、訂購刀型閘閥時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話，開戶行，帳號及代表人。
4、訂購所有本公司產品均實行現款提貨或款到發貨。
九、驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品（刀型閘閥）是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們須***同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
