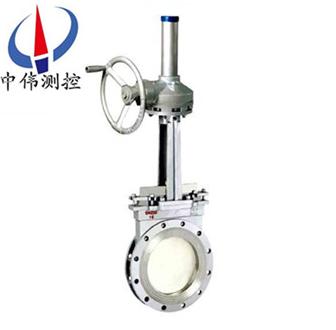

傘齒輪刀型閘閥

•

傘齒輪刀型閘閥采用全圓形的通道設計，在刀板上端安裝有聚四氟乙烯、刮泥器，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可在閥體四周設置多個沖洗口。刀板底端加工成刀刃，光潔度高，保證了良

一、產品概述：
PZ573H系列傘齒輪刀型閘閥為氣動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，型號分為：PZ573X、PZ573H、PZ573F、PZ573Y,公稱壓力PN10~16，閥體材料為碳素鋼（PZ573H-10C/16C）、不銹鋼（PZ573F-10P/16P、PZ573Y-10P/16P），具有排渣功能的的閘閥。PZ573H傘齒輪刀型閘閥采用全圓形的通道設計，在刀板上端安裝有聚四氟乙烯、刮泥器，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可在閥體四周設置多個沖洗口。刀板底端加工成刀刃，光潔度高，保證了******的密封性。
二、結構原理：
PZ573H系列傘齒輪刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，手動刀型閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,***常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性本類閥門在管道中一般應當水平安裝。
三、傘齒輪刀型閘閥技術參數：
1.公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb　
2.公稱通徑：DN50～500mm　NPS　2"～20"　
3.適用溫度：-38～＋200℃（具體溫度范圍視密封副材質和介質性質而定）　 4.連接法蘭：ANSI　B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS　
5.主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M　
6.密封型式：硬密封、軟密封　
7.泄漏量：硬密封：D級（液體0.1×DN　mm3／s）軟密封：A級?。阈孤?nbsp;
8.配套附件：安裝法蘭
四、傘齒輪刀型閘閥用途及特點：
1、采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證了******的密封性。
2、在刀板上端安裝有聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。
3、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可防止顆粒物料直接沖刷在密封上，從而可改善的工作條件，延長壽命。
4、根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。
5、傘齒輪對夾式刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。
五、PZ573H傘齒輪刀型閘閥產品說明：
1、密封型式：硬密封、軟密封；　
2、泄漏量：硬密封：D級（液體0.1×DN　mm3／s）軟密封：A級?。阈孤?；　
3、配套附件：安裝法蘭。
六、傘齒輪刀型閘閥主要性能規范：

七、傘齒輪刀型閘閥主要零部件材質：

八、傘齒輪刀型閘閥主要零部外形及連接尺寸：

九、訂貨須知：
1、①傘齒輪刀型閘閥產品名稱與型號②傘齒輪刀型閘閥口徑③傘齒輪刀型閘閥是否帶附件以便我們的為您正確選型④傘齒輪刀型閘閥的使用壓力⑤傘齒輪刀型閘閥的使用介質的溫度。
2、若已經由設計單位選中偉公司的傘齒輪刀型閘閥型號，請按傘齒輪刀型閘閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉測控公司zj****為您審核把關。
