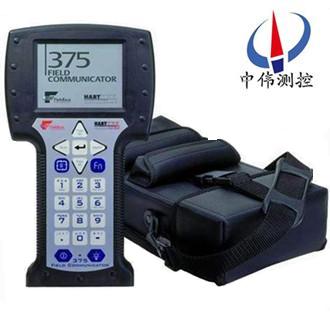

羅斯蒙特Hart375手操器

•

羅斯蒙特375HART通訊器的成功應用，艾默生過程管理又推出了新型的羅斯蒙特475現場通訊器，它即支持HART通訊協議，也支持基金會現場總線通訊協議，并具有通用、可靠、便攜、本安、易于升級等特點。這些

一、產品概述：
艾默生Rosemount(美國羅斯蒙特)hart375手操器通訊器,艾默生過程管理的新型的375現場通訊器，它即支持HART通訊協議，也支持基金會現場總線通訊協議，并具有通用、可靠、便攜、本安、易于升級等特點。這些特點將迅速使375手操器成為新的標準。
二、******性能：
1、羅斯蒙特Hart375手操器的新標準，他是根據275Hart通訊器10多年的應用經驗和用戶的進一步需求而開發的新一代通訊器。
2、繼275HART通訊器的成功應用，艾默生過程管理又推出了新型的375現場通訊器，它即支持HART通訊協議，也支持基金會現場總線通訊協議，并具有通用、可靠、便攜、本安、易于升級等特點。這些特點將迅速使375手操器成為新的標準。
3、目前超過100家設備供應商提供超過600種HART和FF現場總線設備協議，羅斯蒙特Hart375手操器支持艾默生的PlantWeb工廠管控網技術，并且結合了17年來為HART用戶提供對其儀表和閥門進行組態和維護所需的現場經驗。375手操器強大的現場總線分支診斷功能是基于艾默生世界范圍內數千臺現場總線設備的廣泛經驗而獲得
三、產品特點：
1、通用性
羅斯蒙特Hart375手操器支持所有 HART? 和Foundation? fieldbus 設備. 另外, 為您今后的發展留有充足的空間. 用戶可就地升級. 用戶可以從 Internet 上下載***新版本的 HART 和 Foundation fieldbus 相關內容對375手操器進行就地升級。
2、安全
羅斯蒙特Hart375手操器是***一符合所有本安需求的現場操作器。包括 ATEX-compliant, CENELEC, FM, CSA and FISCO.
3、牢固可靠
這是將他稱為‘手操器’的一個原因。一些工作還須***在設備上執行. 375 手操器專為工廠惡劣工況而設計 與AMS界面相連. 375 手操器能夠與AMS設備管理軟件界面相連. 在設備管理軟件和手操器之間進行HART 儀表和閥門的數據傳輸。
四、功能說明：
信息自診斷/保護功能,自檢查功能,格式化密碼保護,低電壓報警顯示,標準技術規格,裝置的技術規格
適用儀表：ROSEMOUNT1151 , ROSEMOUNT3051 ABB 日本富士YOKOGAWA EJA(帶HART通信協議) 等進口壓力變送器, 安科3051,1151,DS-1151，DS-3351 HK1151 , HK3151 等國產智能壓力變送器；
通信信號的連接：專用線纜，長1.2m(3.6ft),通信線：長度：1Km(0.62英里)（0.75~1.25mm2）；
負載電阻：250~600Ω,負載電容：0.22uF以下,負載電感：3.3mH以下,與電源線的間距：15cm以上（避免平行走線）顯示：128*64點陣液晶顯示,控制：觸摸開關（4個方向鍵，23個功能鍵，一個電源開關）
電源：4只7號1.5V電池,尺寸：180*80*30mm(長*寬*高),重量：350g。
五、基本功能：
1. 設定、更改和顯示各種參數，HART通信 恒定電流輸出 調零附加功能；
2. 格式化保護,需要輸入密碼才能進行格式化；
3. 電池報警,LCD顯示的報警信息可提示電池電壓偏低；
4. LED背光正常工作條件:環境溫度 ：-15~55℃,存儲條件：環境溫度：0~50℃。
附件：
1. 通信電纜：壹根，分別帶一個彈簧夾。
2. 手提包,說明書（U盤一只）。
六、技術參數：
微處理器：80MHZ日立SH3；
接口：3個4mm香蕉孔；
內置內存：32M；
紅外數據口：***大速率115kbs/s,距離***大30cm；
系統卡：128M或者更高；
工作環境：－10～50攝氏度；
隨機存儲器：32M；
防護：IP51（正面）；
擴展模塊：32M；
抗震：1m落地至混凝土地面沒有問題；
重量：大約0.9KG,含電池；
濕度：0～95％（無凝露）；
顯示：1/4VGA(240*320象素)；9.6cm觸摸屏，自動調光顯示；
儲存：－20～55攝氏度（帶電池）；
－20～60攝氏度（不帶電池）；
鍵盤：25個鍵，4個操作鍵，12個字母鍵，4個肩頭，4個功能鍵和開關鍵；
電池：可充電NIMH電池，可使用10個小時，85～240vac充電；
充電器：迷你DIN4芯插座；
升級要求：winxp操作系統 光驅 能連接internet網。
七、升級注意事項：
美國羅斯蒙特生產的HART375手操器是支持HART協議設備的手持通訊器，主要用于工業現場對HART智能儀表進行組態、管理、維護、調整以及對運行過程中的儀表進行過程變量的監測，可與ROSEMOUT-375手操器相媲美，功能基本相同，并且價格低、兼容性好。產品的帶有簡單升級功能(EasyUpgrade)，可以免費三年自己升級。
升級時要注意：當DD文件不能和現場變送器相匹配時可能某些功能項會出現問題
在375自動升級的過程中，您須***注意的是在英文操作系統安裝隨機軟件(使用過win2000)，才能安裝成功。
執行如下步驟進入PC控制方式：
1.從HART375主菜單中，選擇Listen for PC。
2.將375型現場通訊器的IrDA接口與PC IrDA接口對齊。
3.利用編程工具或AMS軟件包智能設備治理器完成必要的傳送；更為詳盡的信息可參見編程工具的在線幫助。
4.點擊EXIT關閉PC應用程序控制。假如將新的系統軟件下載到375型現場通訊器的系統卡，內部Flash將更新。
八、常用的型號為:
羅斯蒙特375HR1ENA9,羅斯蒙特375HR1ENAU,羅斯蒙特375HR1EKL9,羅斯蒙特375HR1EKLU,羅斯蒙特375FR1EKLU（HART+FF協議）
1、基本型375包括現場通訊器裝置、系統卡、帶連接端子的引線、手提箱、使用入門、用戶手冊、375資源CD、觸筆和安裝帶；
2、用戶擁有375供電電源/充電器后才需考慮該選項。注意：375電池組只能與375型供電電源/充電器配套使用；
3、快捷升級功能允許用戶向375中添加新的系統應用軟件和設備描述（DD）。如果不具備該性能，則系統卡升級時，須***送到服務中心；
4、對于通常的現場應用，電池組充滿電后，可以維持8小時的供電。如果超過8小時，建議備用第二套電池組；
5、375***多可以儲存25個組態。如要增加存儲容量，可選用擴展模塊，它可以存儲500個以上的組態。
