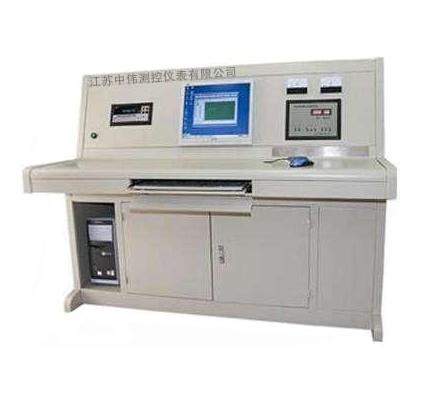

溫度自動檢定校驗系統

•

自動溫度校驗裝置是在Windows 環境下，******使用Windows環境下的語言開發出的新一代產品，系統是以高檔微機為核心，配以高精度進口數字萬用表,以及低電勢掃描開關、功率調節器等構成的測控系統。操作

一、產品概述：
ZW-Y8001系列溫度自動檢定校驗系統是在Windows 環境下，******使用Windows環境下的語言開發出的新一代產品，系統是以高檔微機為核心，配以高精度進口數字萬用表,以及低電勢掃描開關、功率調節器等構成的測控系統。操作者可在中文Win98/ Win2000/ WinMe操作系統下方便地用鼠標進行全過程的操作,微機系統實時顯示檢定爐（或油槽槽、水）的控制曲線、溫度及檢定時間等參數。
二、系統功能。
ZW-Y8001系列溫度自動檢定校驗系統******按照******計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統******實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。本裝置還******了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢******了方便。
三、系統執行規程：
1、JJG141－88 工業鉑銠10—鉑、鉑銠13－鉑熱電偶；
2、JJG668－1997工業鉑銠10—鉑、鉑銠13－鉑短型熱電偶檢定規程；
3、JJG290－82工業用鉑銠30—鉑銠6熱電偶檢定規程；
4、JJG351－1996工業用廉金屬熱電偶檢定規程；
5、JJG368－84工業用銅－康銅熱電偶檢定規程；
6、JJG229－1998工業鉑－銅熱電阻檢定規程。
四、主要特點：
1.高精度、高分辨率：準確度0.005% 分辨率0.1MV；
2.自動化程度高：自動控溫、自動檢定、自動進行數據處理、自動打印檢定記錄和檢定證書；
3.xj****的操作方法：使用Windows軟件編程，可Win98/WinXP系統用鼠標進行操作；
4.顯示直觀：在檢定過程中顯示器實時顯示爐溫（或油槽、水槽等）溫度變化曲線，冷端溫度，控溫偶的毫伏值（電阻值）和檢定時間；
5.功能齊全、配置靈活：可檢定各種分度號的熱電偶和熱電阻，具有多種溫度補償方式及多種數表的接口驅動程序：檢測溫度點可任意設定，系統具有手動/自動切換功能，全按鈕操作；
6.爐溫控制精度高、檢定時間短：采用優化的爐溫控制算法，保證檢定過程溫度變化率＜0.2℃/min，油槽＜0.04℃/10min；
7.標準化程度高、報表規范：檢定數據處理，檢定記錄：檢定證書符合******現行標準計量檢定規程；
8.具有系統認證測試功能：系統備有熱電偶、熱電阻檢定裝置本身的認證測試模塊，可自動對裝置檢定熱電偶、熱電阻的總不確定度，重復性誤差以及檢定爐和油槽的溫場進行測試，并整理打印出認證報告；
9.數據管理功能：系統備有數據文件管理功能，可對檢定報告進行存儲、歸檔、檢索；
10.保護措施完善：系統可對數字表、主控箱、可控硅調節器，專用接口以及導線連接情況進行自檢；
11.硬件設計合理、制作工藝xj****：主鍵部分均采用進口元件，可控硅調節器，可******三路調節功能輸出，對不同的控溫對象轉換******方便。
五、溫度范圍：
1、熱電偶 300℃～1100℃；
2、熱電阻 0～300℃。
六、檢測熱電阻種類：
1、工作用熱電偶：S、K、E、J、N、EA2、B、T（U、L）型；
2、工作用熱電阻：Cu50、Cu100、Pt10、Pt100等九種型號。
七、檢測準確度：
1、電壓測量準確度優于0.02%, 分辨率0.1μV；
2、電阻測量準確度優于0.02%, 分辨率0.1mΩ；
3、各測量通道寄生電勢≤0.4μV；
4、恒溫設備***大升溫速率：管式檢定爐＜30℃/min； 油槽＞2℃/min。
八、統控溫準確度：
1、管式檢定爐爐濁偏離預設檢定點≤±5℃；
2、 油（水）槽槽溫偏離預設點≤±1.5℃；
3、檢定測量時爐（槽），內溫度穩定度；
4、管式檢定爐爐溫≤0.2℃/min 且≤0.5℃/10min；
5、油槽槽溫≤0.02℃/min 且 ≤0.04℃/10min。
6、冷端溫度自動補償；
7、當冷端溫度在20±10℃范圍內時，補償誤差 ≤0.2℃；
8、每個檢定點檢測時間約為1.5min；
9、檢定結果的不確定度（含標準器的誤差、置信概率為99.8%時）；
熱電偶：≤1.2℃，重復性誤差：≤0.2℃（600℃時）；
熱電阻：≤0.05℃，重復性誤差：≤0.012℃（100℃時）。
九、系統的數量：
1、熱電偶：6支（包括標準熱電偶1支）；
2、熱電阻：6支（包括標準熱電阻1支）；
3、檢測數據處理******按現行******計量檢定規程、規范要求進行；
4、抗擾性能：串?！?6db；共?！?00db；
5、工作環境：溫度0～40℃，當室溫超過（20±5）℃時應進行溫度修正。相對濕度＜70%；
6、工作電源：220V±10%AC，50Hz.并有******的接地線（接地電阻＜5Ω）；
7、功率消耗：管式檢定爐：2KW；油（水）槽：4KW；
8、檢測系統：500W（包含微機系統在內）。
十、其它配套設備：
檢定爐、油（水）槽指標見《JJG35-96、JJG229-98》，低于400mm長的熱電偶應選擇短的檢定爐。
1、碎冰機一臺；
2、專用軟件一套；
3、管式檢定爐一臺；
4、專用I通訊電纜三根；
5、油槽（水槽）一臺（訂貨時選配）；
6、冰點器（冰瓶）一個（附試管七支）；
7、冷端自動補償用溫度傳感器一支；
8、專用I/O、IEEE488接呂卡一塊；
9、二等標準熱電偶（S型）一支（訂貨時選配）；
10、二等標準鉑電阻溫度計一支（訂貨時選配）；
11、可控硅調壓器一臺（三路輸出：檢定爐、油槽、水槽）；
12、主機一臺（61/2數字多用表、10×4掃描器、I/O接口）；
13、計算機一套（含主機、鍵盤、鼠標、VGA彩色顯示器、打印機等）。
十一、系統配置清單：

注解：自動校驗系統******按照******計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。
