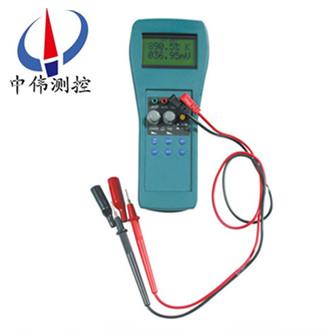

熱電偶校驗******儀

•

熱電阻校驗******儀是功能強大和容易使用的現場校準器。測量及信號輸出功能幾乎可以測試和校準除壓力以外的任何過程參數。校驗儀的系列化設計，使操作十分簡便。

一、產品概述：
ZW-YF-1系列熱電阻校驗******儀是功能強大和容易使用的現場校準器。測量及信號輸出功能幾乎可以測試和校準除壓力以外的任何過程參數。校驗儀的系列化設計，使操作十分簡便。
二、工作原理：
ZW-YF-1系列熱電阻校驗******儀的原理是被測電流經內置的高精度電子補償式互感器，即直接接入式測量，或電子補償式鉗形互感器(鉗表測量)，將被測電流變換成幅度合適的小電流信號，由精密電阻取樣轉換成電壓信號送到高精度的A／D器件，以適當?shù)牟蓸铀俾蕦⑺矔r(shí)值轉換成數字信號流。被測電壓、電流的數字信號在傳送給FPGA邏輯電路時使用了光電耦合器，實現了被測電路與測試系統地的電氣隔離．保證了測試的安全和測試數據的穩定性。
三、廣泛應用：
ZW-YF-1系列熱電阻校驗******儀是高性能手持式校驗儀，具有專業性很強的電偶測量和輸出功能?？梢詼y(cè)試和校準溫度變送器、溫度顯示儀表和數據采集系統，也可以與熱電偶連成回路直接測量溫度。
四、主要特點：
1、結構合理，精巧牢固，自備電池，易更換。
2、校驗儀野外和現場作業十分方便。
3、豐富的軟件功能使校驗儀操作簡單，輕松。校驗儀零點，線性、溫度無漂移。
4、除具有自修正能力外，通過鍵盤可隨時調校。
5、全系列工業用熱電偶信號的測量及分度表查算能力。可測量信號B、E、EA、J、K、N、R、S、T等九種常用熱電偶，DC 24V輸出和0~20mA電流測量可方便SD-403型信號傳輸儀表的校測。
五、技術參數：
1、電壓測量：量程：0~±1000mV 精度：±0.05%；
2、輸入阻抗：＞10MΩ ；
3、輸出：量程：0~±100mV 阻抗：＜0.5Ω；
4、電流測量：0~±20mA 精度：±0.05% 輸入阻抗約5Ω；
5、24V 直流電壓輸出，負載30mA；
6、外形尺寸：223*96*55。
六、使用條件：
1、電源：6V鎳氫（鋰離子）電池，充電時，220VAC、5Hz；
2、溫度：0～50℃（超出溫度范圍，準確度有下降可能）；
3、濕度：0～85％RH；
4、環境：無腐蝕性氣體。
七、基本功能要求：
1、外出作業要求體積要盡可能小、重量盡可能輕；
2、工作現場沒有操作臺，使得校驗儀大多數情況下是放置于地面工作使用的；
3、現場數據測量要求要能夠可靠地存儲數據，并能方便地進行交換；
4、如果有需要測量電能誤差的，就要求校驗儀首先得是一個標準的電能表，而且應該是一個方便現場操作的、高精度、多功能、智能化的電能表；
5、有時現場需要進行接線檢查，這就要求校驗儀需要可以進行向量分析，能夠顯示向量圖和接線圖，識別線路相別，所以檢驗儀是標準電能表與向量分析軟件的結合。
八、溫度測量及輸出：

注：測量精度對滿量程而言即為±0.05%FS,測量精度欄內“溫度范圍"指保證精度的測量范圍，實際測量精度還須***考慮配的熱電偶的精度。
九、選型表：

注：
1、電源：本機配有可拆卸6V1300mAh大容量高能鎳氫電電池組1快、可滿足野外長時間工作。外接充電電源為DC12V1A進口開關電源；
2、工作環境：溫度0~50℃濕度＜90%3.尺寸：223×96×55mm4；
3、重量：500g；
4、聲明：產品外觀以實物為準，產品發展有時會涉及技術標準的更改，以及外形的變化， 恕不另行通知。

質保期及售后服務：
ZW-YF-1系列熱電偶校驗******儀產品質保期為十二個月，終身維護。質保期內非人為損壞，免費維修，超過質保期，維修服務只收取工本費和托運費。對新用戶首次使用，一般憑菜單功能提示即可操作，確有技術困難時，可致電本公司技術部給予解答.必要時公司可派工程師前往現場指導。
