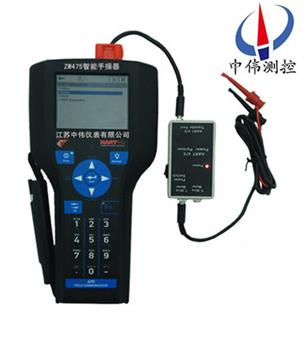

HART475現場通訊器

•

一、產品概述：HART475現場通訊器是支持HART協議設備的手持通訊器，主要用于工業現場對HART智能儀表進行組態、管理、維護、調整以及對運行過程中的儀表進行過程變量的監測，可與ROSEMOUT-3

一、產品概述：
HART475現場通訊器是支持HART協議設備的手持通訊器，主要用于工業現場對HART智能儀表進行組態、管理、維護、調整以及對運行過程中的儀表進行過程變量的監測，可與ROSEMOUT-375手操器相媲美，功能基本相同，并且價格低、兼容性好。
二、測量原理：
HART475現場通訊器是一種便攜式的終端，它與采用HART通信協議的儀表一起使用，對其進行設定，更改和顯示，它可監控輸入/輸出值和自診斷結果。設定恒定電流的輸出和調零。
當系統開動或維持操作時，只要把HART475型HART通信器接在4~20mA通信信號線上，就可以使用。
三、應用場合：
1、******支持所有符合標準HART通訊；
2、羅斯蒙特1151、3051智能壓力變送器（支持新版本）；
3、橫河EJA智能壓力變送器（支持新版本）；
4、1151、3151智能壓力變送器；
5、費爾巴斯CDS-3151智能壓力變送器；
6、西門子智能壓力變送器；
7、蘭煉LSⅢ智能壓力變送器；
8、俄羅斯METRAN-49、100智能壓力變送器。
四、手操器功能：
1、可對HART智能設備進行生產測試、診斷及檢驗等；
2、可對HART智能設備在現場運行中組態、標定、診斷、維護、監視等；
3、獲取現場HART儀表的生產廠商信息；
4、了解HART儀表的工作狀態及故障信；
5、讀取儀表的輸出電流和過程變量；
6、獲取有關傳感器的參數及輸出值。
五、主要特點：
1、在線監控和通信
智能手操器通信期間，調制信號不會中斷4~20mA DC信號；
2、與采用HART通信協議的儀表可共用
HART275型HART通信器能與采用HART通信協議的所有儀表一起使用；
3、操作方便
大顯示屏幕（4行，每行18個字符），采用中文顯示，用戶看了一目了然，設定和更改方便；
4、信息自診斷/保護功能
自檢查功能；
格式化密碼保護；
低電壓報警顯示。
六、技術參數：
微處理器 80MHZ；
內置內存 32M；
系統卡 128M或者更高 工作環境 －10～50攝氏度；
隨機存儲器 32M 防護 IP51（正面）；
擴展模塊 32M 抗震 1m落地至混凝土地面沒有問題；
重量 大約0.9KG,含電池 濕度 0～95％（無凝露）；
顯示 1/4VGA(240*320像素) 儲存 －20～55攝氏度（帶電池）；
－20～60攝氏度（不帶電池）；
鍵盤 25個鍵，4個操作鍵，12個字母鍵，4個肩頭，4個功能鍵和開關鍵；
電池 可充電鎳氫電池，可使用10個小時，85～240vac充電；
外形尺寸：228mm×98mm×60mm 。
七、手操器的規格：
1、符合HART協議通信標準；
2、******支持全部主流儀表HART命令；
3、工作溫度范圍：0℃～50℃；
4、手操器重量不超過0.5Kg。
八、可靠性：
HART現場通信器平均使用壽命時間不低于12年，對獨立的電源平均無故障運行時間不少于20000個小時，手操器電池可連續工作時間不少于8個小時。
九、供貨范圍包括：
1、帶有可充電電池和電纜的HART手操器；
2、電池充電器；
3、攜帶皮包。
十、使用注意事項：

注意1：HART手操器
全量程格式化誤操作種類及補救措施：
1、輸入的壓力值與所加的壓力值不相等。
2、輸入負壓力時，沒有加負號。
3、沒有輸入壓力值就做格式化。
遇到以上錯誤時，須***重新做全量程格式化
注意2：插補誤操作種類與補救措施：
1、輸入的壓力值與所加的壓力值不相等。例如：要在20KPa點做插補，外部加20KPa的壓力，但是輸入為200Pa。
補救措施：重新做全量程格式化
2、當外部所加壓力不夠時就做插補。例如：要在20KPa點做插補，外部只加到10KPa壓力，輸入為20000Pa。
補救措施：選擇菜單：主菜單特征化格式化??插補，把外部壓力加到20KPa，輸入20000Pa，按右箭頭即可。
注意3：傳感器微調誤操作及補救措施：
1、做高低端微調時，輸入的壓力值與外部所加的實際壓力不相等．
例如：做******微調時，外部加120KPa的壓力，但輸入為120Pa。
補救措施：從新做******微調，外部加120KPa壓力，輸入120Kpa.

質保期及售后服務：
智能HART手操器產品質保期為十二個月，終身維護。質保期內非人為損壞，免費維修，超過質保期，維修服務只收取工本費和托運費。對新用戶首次使用，一般憑菜單功能提示即可操作，確有技術困難時，可致電本公司技術部給予解答.必要時公司可派工程師前往現場指導。
