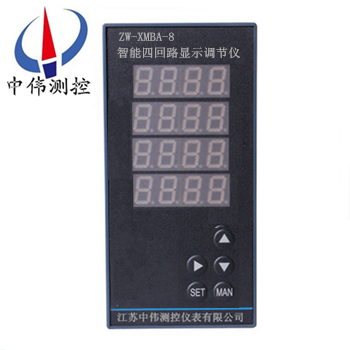

智能四回路顯示調節儀

•

智能四回路顯示調節儀采用了自行研制開發，集成進口電路制造商定制生產的專用集成電路，它不僅匯集目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/D接口、RS485或RS232通訊接口，

一、產品概述：

ZW-XMBA系列智能四回路顯示調節儀是ZW-XMDA的前四路信號輸入的顯示方式。它是自行研制開發、委拖集成電路制造商定制生產的專用集成電路，它不僅匯集目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/D接口RS485或RS232通訊接口，EPROM和D/A轉換等電路，輔以博采眾長，******編制，反復調試的轉系統，使用儀表具有以下特點：

1.ZW-XMBA系列智能四回路顯示調節儀硬件大幅度減少，系統的組成結構相對簡單，工藝顯著改善，沒有飛線，沒有電位器，所有的參數設置，儀表校準功能選擇都全部通過鍵盤由轉件完成。

2.ZW-XMBA系列智能四回路顯示調節儀可設定四個式五個報警輸出，報警方法可達十幾種以上。四只繼電器可任意分配給一路至四路輸入測量控制；四路輸入可實現統一上、下報警；可以設置為其中一個開關量對另外三個開關量有選擇的進行監控，實現帶有消音時間的智能聲光報警功能。

3.ZW-XMBA系列智能四回路顯示調節儀可選加1路或2路或3路D/A模擬輸出口，可實現儀表即時模擬輸出、儀表***小值模擬輸出、儀表***大值模擬輸出、儀表平均值模擬輸出。也可設定任意1路作起始點的連續3路模擬輸出。

4.ZW-XMBA系列智能四回路顯示調節儀線性信號輸入可定義每一路的零點值、滿度值及小數點位數，也可開方顯示加小信號切除功能。

二、技術參數：

1.測量精度：±0.5%FS+1字

2.調節控制精度：位式：±0.5%FS

3.模擬變送輸出精度：±0.5%FS、±0.2%FS

4.模擬輸入阻抗：

 電流信號：≤50Ω； 電壓信號：≥500K Ω；

 熱電阻外線電阻：≥10Ω； 熱電偶信號：≥100K Ω

5.模擬輸出阻抗：

 電流信號：0~10mA≥1.5K Ω； 4~20mA≥150Ω

 電壓信號：0~5V、1~5V輸出阻抗≤1Ω

6.報警方式：上限、下限、上下限、上上限、下下限、上回差、下回差、雙回差、OK方式、******值方式等。 7.繼電器接點容量：AC22V 3A（阻性負載）

8.繼電后設置參數保持時間：≥20年

9.供電電源：AC220V、50Hz、≤6W或24V

10.工作環境要求：溫度：0~50℃，相對溫度：≤85%無腐蝕性體，無震動場合。

三、顯示說明：

1.四屏顯示：PV1屏顯示第一路輸入信號的測量值

 PV2屏顯示第一路輸入信號的測量值

 PV3屏顯示第一路輸入信號的測量值

 PV4屏顯示第一路輸入信號的測量值

注：如儀表為16路巡檢時：

 1~4路測量值同時顯示，指示燈H、D、F不亮

 5~8路測量值同時顯示，指示燈F燈亮、H、D燈不亮

 9~12路測量值同時顯示，指示燈D燈亮、H、F燈不亮

 13~16路測量值同時顯示，指示燈D、F燈亮，H燈不亮

2.單屏+四光柱：單屏：顯示屏可任意顯示其中一路輸入信號的測量值，按▲鍵來切換。

 光柱1：以百分比形式顯示等一路輸入的測量信號；

 光柱2：以百分比形式顯示第二路輸入的測量信號；

 光柱3：以百分比形式顯示第三路輸入的測量信號；

 光柱4：以百分比形式顯示第四路輸入的測量信號；

注：如儀表為16路巡檢時：顯示屏顯示1~16路輸入信號的測量值；

 1~4路測量值的百分比四根光柱同時顯示，指示燈G、H不亮；

 5~8路測量值的百分比四根光柱同時顯示，指示燈H燈亮，G燈不亮；

 5~12路測量值的百分比四根光柱同時顯示，指示燈G燈亮，H燈不亮；

 13~16路測量值的百分比四根光柱同時顯示，指示燈G、H燈亮；

3.指示燈

 A燈或J1燈：為SP1位控指示燈。

 E燈或J2燈：為SP2位控指示燈。

 B打或J3燈：為SP3位控指示燈。

 C燈或J4燈：為SP4位控指示燈。

 G燈、H燈、D燈、F燈用于指示數顯通道。

四、選型表：
