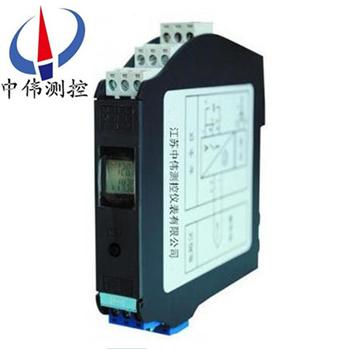

液晶型智能調理器

•

液晶型智能調理器的輸入、輸出可任意設置本產品Z大的技術優勢，同時，本產品在對高、低頻干擾信號的抑制方面均有著優異表現，即使在大功率變頻控制系統中依然能夠可靠應用，內部采用數字化調校、無零點及滿度電位器

一、產品概述：
ZW-TLA系列液晶型智能調理器是輸入熱電偶、熱電阻、電流、電壓、二線制供配電等信號，同一臺產品可具備溫度變送器、隔離器、配電器、毫伏變送器等功能，并且輸入輸出的種類和量程可在線設置。輸入的信號經運算、干擾抑制等處理后，變送輸出隔離的單路或雙路線性的電流或電壓信號，并保證輸入、輸出、電源間的電氣隔離性能。
ZW-TLA系列液晶型智能調理器還采用了測量、輸出值同步液晶數字顯示技術，可在線觀測實際輸入、理論輸出值，同時實現了在線故障自診斷，以上各項技術******xj****水平。
二、適用場合：
ZW-TLA系列液晶型智能調理器取代傳統的各類變送儀表，其可變成性使本產品具有極廣泛的適用性及靈活性。本產品可以與單元組合儀表及DCS、PLC等系統配套使用，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。
三、主要特點：
1、單片機芯片******而強大的軟件功能和隔離器自身優異的硬件電氣性為產品的穩定性和可靠性提供了堅實的保證。
2、智能隔離器可使用通訊協議利用通訊手段和手操器連接，在線觀測輸入、輸出值。
3、無需借助外部的零點和滿度電位器即可對信號進行數字化自動/手動調校。同時可對輸入信號進行自動補償。
4、智能隔離器對輸入信號中的高、低頻干擾信號提供了軟件上的抑制和處理。即使在大功率變頻控制系統中也能可靠的運行。
5、輸入為單路或雙路的線性電流或電壓信號。
6、變送輸出隔離的單路、雙路電流或電壓信號，在輸入、輸出、電源之間提供******的電氣隔離。
四、技術參數：
1、系統傳輸準確度：±0.2%×F·S；
2、液晶數字顯示位：雙行四位顯示，浮點小數；
3、顯示分辨率：±末位1個字；
4、溫度漂移：≤0.005%F·S/℃；
5、工作溫度：工業級標準-10~+55℃；
6、冷端溫度補償準確度：±1℃；
7、測量熱電阻說允許的引線電阻：≤50Ω；
8、外供電電壓：空載不高于28V，滿載不低于22V；
9、輸入阻抗：電流：100Ω；電壓：500KΩ；
10、電流輸出允許外接的負載阻抗：4-20mA輸出時0-500Ω；0-10mA輸出時0-1kΩ，需要更大的負載能力請?jiān)谟嗀洉r(shí)說明；
11、電磁兼容：符合IEC61000-4-4:1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求；
12、輸入/輸出/電源/通訊/雙路間絕緣強度：≥1500V.ac；
13、儲運環境溫度：-40~+80℃；
14、相對濕度：10-90%RH（40℃時）；
15、供電電源：交流：AC 95~265V 直流：DC12V~32V（反接保護）；
16、輸入功率：0.9~1.8W（與型號有關，詳見產品手冊附錄中關于輸入功率的計算方法）；
17、通訊接口：RS232或RS485,MODBUS軟件協議（選配）；
18、外形尺寸：寬×高×深：22.5×100×115mm；
19、凈重：140g±20g。
五、選型表：

輸入信號類型：
直流電流：0~10mA，4~20mA，0~20mA
直流電壓：0~5V，1~5V，0~10V
熱電偶：K，E，S，B，J，T，R，N
毫  伏：0~20mV，0~75mV，0~100mV
熱電阻：Pt100、Cu100、Cu50、BA2、BA1、G
注：需要特殊信號類型請?jiān)谟嗀洉r(shí)確定
輸出信號類型：
直流電流：0~10mA、4~20mA、0~20mA
直流電壓：0~5V、1~5V、0~10V
注：需要特殊信號類型請?jiān)谟嗀洉r(shí)確定

六、輸入信號故障時的輸出狀態設置：
輸入信號故障時包括輸入故障（包括開路和短路）和超量程兩種故障狀態，其對應的顯示信息請見“液晶顯示信息"中的介紹。
