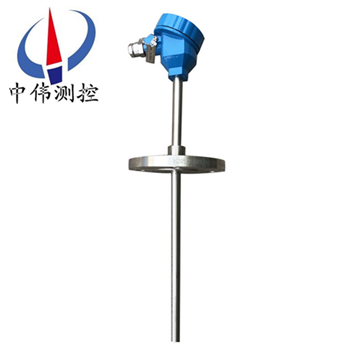

防爆熱電阻

•

一、產品概述：WZP-240系列防爆熱電阻與裝配式熱電阻的結構、原理基本相同，所區別的是，隔爆或本安型產品接線盒(外殼)在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁

一、產品概述：

WZP-240系列防爆熱電阻與裝配式熱電阻的結構、原理基本相同，所區別的是，隔爆或本安型產品接線盒(外殼)在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合******防爆標準。所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散傳爆。

二、工作原理：
WZP-240系列防爆熱電阻利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零 部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。
三、應用場合：
WZP-240系列防爆熱電阻通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量生產現場存在碳?xì)浠衔锏缺ㄎ锏?200°C~500°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。
四、主要特點：
1、多種防爆形式，防爆性能好；
2、測量范圍大；
3、機械強度高，耐壓性能好。
4、壓簧式感溫元件，抗震性能好；
五、技術參數：
產品執行標準
IEC751
JB/T18622-1997
JB/T8623-1997
JB/T5518-91
常溫絕緣電阻
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。

六、安裝方法：
1、首先應測量好熱電阻法蘭或者螺紋螺牙的尺寸,加工配套好法蘭或者螺紋底座.
2、要根據法蘭或者螺紋底座的尺寸,在需要測量的管道上開孔.
3、法蘭或者螺牙座的焊接.把法蘭座或者螺紋底座插入已開好孔內,把法蘭座或者螺紋底座與被測量的管道焊接好.
4、把熱電阻用螺栓緊固或者螺紋旋進已焊接好的螺紋底座.
5、按照接線圖將熱電阻的接線盒接好線,并與表盤上相對應的顯示儀表連接.注意接線盒不可與被測介質管道的管壁相接觸,保證接線盒內的溫度不超過100℃范圍.接線盒的出線孔應防因密封不良,水汽灰塵等沉積造成接線端子短路。

七、測量范圍及允差：

八、選型表：

熱電阻A級按協議訂貨。

注：采用接插件形式，安裝方便，適用于測量-200-450范圍內的液體、氣體及固體表面溫度。

九、設計及選型須知：
1、型號；
2、分度號；
3、精度等級；
4、安裝固定形式；
5、長度或插入深度。
