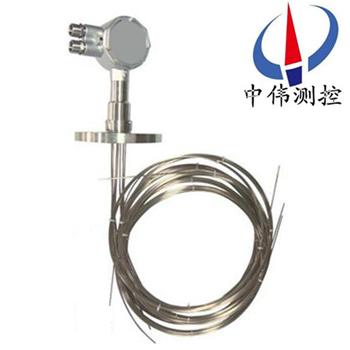

多點式熱電偶

•

多點式熱電偶適用于生產現場存在溫度梯度不顯著，須同時測量多個位置或位置的多處測量。廣泛應用于大化肥合成塔、存儲罐等裝置中。

一、產品概述：

WRN-430D系列多點式熱電偶適用于生產現場存在溫度梯度不顯著，須同時測量多個位置或位置的多處測量。多點熱電偶廣泛應用于大化肥合成塔、存儲罐等裝置中。

二、工作原理：

WRN-430D系列多點式熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只與熱電偶導體材質以及兩端溫差有關，與熱電極的長度、直徑無裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。

WRN-430D系列多點式熱電偶是多種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電勢，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。

三、主要特點：

熱響應時間少，減小動態誤差；

可彎曲安裝使用；

測量范圍大；

機械強度高，耐壓性能好。

四、技術參數：

1、電氣出口：M20x1.5NPTI1/2；

2、熱響應時間：≤8S；

3、偶絲直徑：Ф1. Ф2. Ф3；

4、防護等級：IP65。

五、型號及規格：

六、安裝固定形式：

七、固定法蘭形式：

八、設計選用及訂貨須知：
1、型號；
2、分度號；
3、精度等級；
4、熱電偶點數；
5、安裝固定形式；
6、保護管材質；
7、長度或插入深度。
