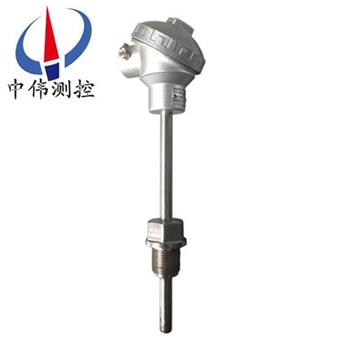

熱套式熱電偶

•

熱套式熱電偶保護管采用引進設備和深盲孔技術加工而成，端部不用焊接，提高了熱套保護管的強度和使用壽命，熱套熱電偶產品有五種不同結構和安裝方式，用戶可根據不同的溫度，壓力及蒸汽流速來選用。

一、產品概述：
WRN系列熱套式熱電偶采用熱套保護套管與熱電偶分離組合方式，使用時用戶可將熱套式保護套管焊接在設備或者管道上，然后再裝上熱電偶就可以使用，優點是提高了保護管的工作壓力與使用壽命，又方便于熱電偶的維修更換，本廠生產的熱套保護管采用整體與深盲孔加工技術，保護管的端部不用焊接，從而提高了熱套保護管的強度和使用壽命。
二、工作原理：
WRN系列熱套式熱電偶是兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
三、應用場合：
WRN系列熱套式熱電偶適合于蒸汽管道、鍋爐及其他對溫度、壓力、流速有所要求的場所。

四、主要特點：
1、裝配簡單，更換方便；
2、壓簧式感溫元件，抗振性能好；
3、測溫范圍大；
4、機械強度高，耐壓性能好。

五、技術參數：
1、 電氣出口：M20x1.5,NPT1/2；
2、連接尺寸：M20x1.5,NPT1/2；
3、防護等級：IP65。
六、熱套式保護套管的安裝步驟如下：
1、在被測介質的管道上開孔。為了使保護套管的三角錐面牢固地安裝在管壁上，可先鉆一個直徑38mm的通孔，再擴大到直徑42mm，擴孔時將直徑38mm的孔保留10mm長。
2、焊接安裝套管。安裝套管的長度，應確保保護套管的三角錐面牢固地抵在直徑38mm的孔內。
3、插入保護套管。當保護套管的三角錐面已與38mm孔密合時，保護套管和安裝套管之間應留有足夠的焊接間隙。
4、將保護套管焊接在安裝套管上。

七、、普通熱套式然電偶說明：
1、 產品結構圖



2、參數

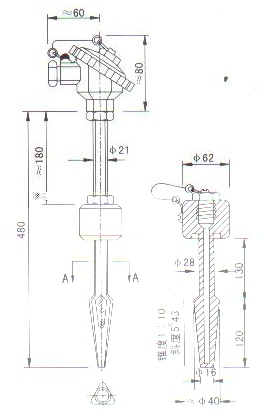

八、 煙道、風道熱電偶的說明：
1、 用途通常使用在煙道和風道上測溫。
2、 產品結構圖

3、參數

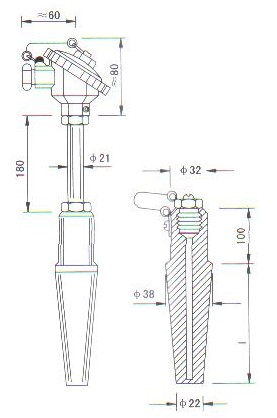

九、高溫高壓說明：
1、用途：通常適用于高溫高壓或者高壓的場合。
2、 產品結構圖

3、參數

本產品置入長度l(mm)：50  100  150

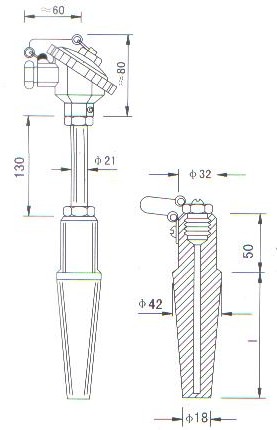

十、中溫中壓說明：
1、 產品結構圖

2、參數

置入長度l(mm)：50  100  150  200  250  300  350  400  450  500

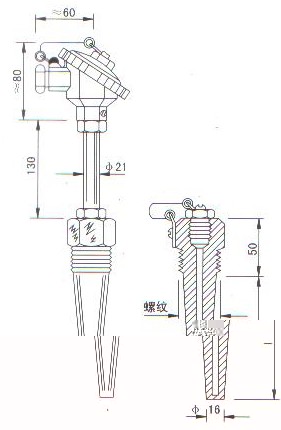

十一、低溫低壓的說明：

1、產品結構圖

2、參數

保護管材質：1Cr18Ni9Ti
置入長度l(mm)：50  100  150  200  250  300  350  400  450  500

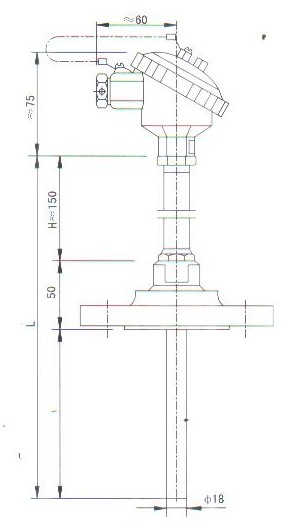

十二、法蘭連接說明：
1、 產品結構圖

2、參數

置入長度l(mm)：50  100  150  200  250  300  350  400  450  500

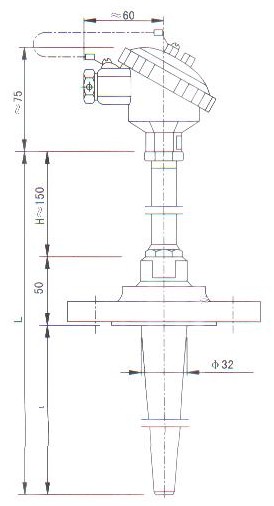

十三、錐形管法蘭連接說明：
1、產品結構圖

2、 參數

置入長度l(mm)：50  100  150  200  250

十四、選型一覽表：

選型舉例：熱電偶，K型，Ⅰ級，固定螺紋  M27×2，保護管316L，長度450mm，插入深度300mm。WRN-220，K偶，L×l=450×300，Ⅰ級，保護管316L，螺紋M27×2。
注：1、熱電偶Ⅰ級、熱電阻A級按協議訂貨；
2、保護管材質為1Cr18Ni9Ti，其余材質根據協議訂貨；
3、型號12連接螺紋為M60X3，12A連接螺紋為NPT2＂。保護管材質為1Cr18Ni9Ti。
八、設計選用及訂貨須知：
請?zhí)峁┓侄忍?、精度等級、安裝固定形式、保護管材質、長度或插入深度（保護管總長L=l+150，特殊插入深度及其保護管材質可按協議定貨）。
