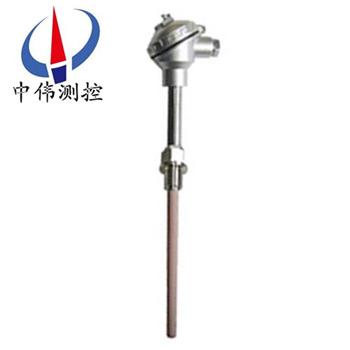

高溫貴金屬熱電偶
高溫貴金屬熱電偶采用貴金屬高純鉑金為負極，鉑銠合金為正極，適用于各種生產過程中高溫場合，廣泛應用于粉未冶金，燒結光亮爐，真空爐，冶煉爐，玻璃，煉鋼爐及陶瓷及工業鹽浴爐等測溫。
Description：
一、產品概述：
WRP系列高溫貴金屬熱電偶分為三種：S型熱電偶（鉑銠10-鉑熱電偶）、R型熱電偶（鉑銠13-鉑熱電偶）、 B型熱電偶（鉑銠30-鉑銠6熱電偶），主要分為單鉑銠和雙鉑銠，適用于各種高溫場合，廣泛應用于玻璃、陶瓷及工業鹽浴爐等生產過程中的測溫。其中S型熱電偶為目前國內工業***為常用的一種。由于測量溫度較高，一般不銹鋼保護管耐高溫只能達1000度，耐1000度以上的不銹鋼保護管價格昂貴，故常用剛玉陶瓷保護管，純度高的剛玉管可耐高溫達1600度，缺點是易碎。
二、工作原理：
WRP系列高溫貴金屬熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。
三、主要組成部分：
WRP系列高溫貴金屬熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。各種鉑銠熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。
四、應用場合：
WRP系列高溫貴金屬熱電偶采用貴金屬高純鉑金為負極，鉑銠合金為正極，適用于各種生產過程中高溫場合，廣泛應用于粉未冶金，燒結光亮爐，真空爐，冶煉爐，玻璃，煉鋼爐及陶瓷及工業鹽浴爐等測溫。
五、技術參數：
熱電偶是一種傳統的測溫元件，具有熱電性能穩定、抗氧化性強，適宜在氧化性、惰性氣氛中連續使用。長期使用溫度為1600℃，短期使用溫度為1800℃。其技術指標如下：
1、測溫范圍： 0~1800℃；
2、測溫精度：< ± 0.5% t；
3、時間常數：≤180s；
4、絕緣電阻：5MΩ （20℃ 時）；
5、規格尺寸：500，750，1000，1200（mm）。
六、測量溫度及允差：
熱電偶類別 | 代號 | 分度號 | ***高溫度 | 測量溫度 | 允許偏差△t℃ |
鉑銠30-鉑銠6 | WRR | B | 0~1800 | 0-1600 | ±1.5℃或±0.25%t |
鉑銠10-鉑 | WRP | S | 0~1600 | 0-1300 | ±1.5℃或±0.25%t |
鎳鉻-鎳硅 | WRN | K | 0~1300 | 0-1100 | ±2.5℃或±0.75%t |
鎳鉻-銅鎳 | WRE | E | 0~800 | 0-800 | ±2.5℃或±0.75%t |
七、型號及規格：
型 號 | 分 度 號 | 測溫范圍℃ | 保 護 管 材 料 | 熱響應時間 | 規 格 | |
d | L x l | |||||
WRP-130 WRP2-130 | S | 0-1300 | 高鋁質 | ＜ 150S | Φ16 | 300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000 |
WRP-131 WRP2-131 | ＜ 360S | Φ25 | ||||
WRQ-130 WRQ2-130 | R | 0-1300 | ＜ 150S | Φ16 | ||
WRQ-131 WRQ2-131 | ＜ 360S | Φ25 | ||||
WRR-130 WRR2-130 | B | 0-1600 | 剛玉管 | ＜ 150S | Φ16 | |
WRR-131 WRR2-131 | ＜ 360S | Φ25 | ||||
八、選型代碼：
九、設計選用及訂貨須知： WR規格內容（中偉測控）R鉑銠30-鉑銠6P鉑銠10-鉑N鎳鉻-鎳硅E鎳鉻-銅鎳 （鎳鉻-康銅）熱
電
偶
材
料-1無固定式裝置式2固定螺紋式3活動式法蘭4固定法蘭式5活動法蘭角尺形式6固定螺紋錐形保護管式安裝固定形式2防濺式3防水式4隔爆式接線盒形式016mm保護管125mm保護管（雙層套管）216mm高鋁質管（單層套管）320mm高鋁質管設計序號□WR□-□□□□
請?zhí)峁┓侄忍?hào)、精度等級、安裝固定形式、保護管材質、長度或插入深度（保護管總長L=l+150，特殊插入深度及其保護管材質可按協議定貨）。
售后服務承諾：
1、我公司所售熱電偶系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
