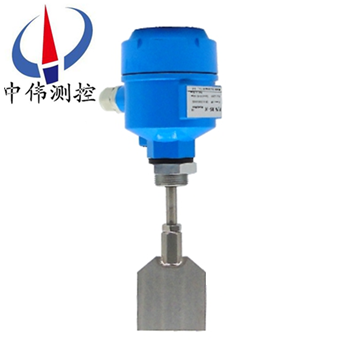

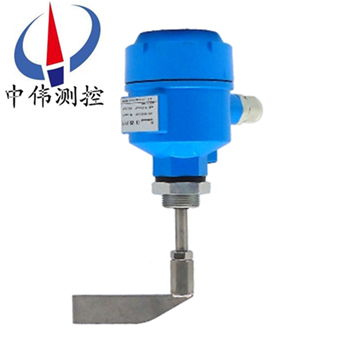

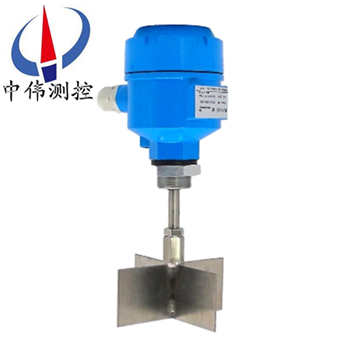

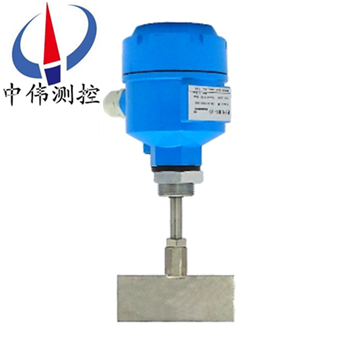

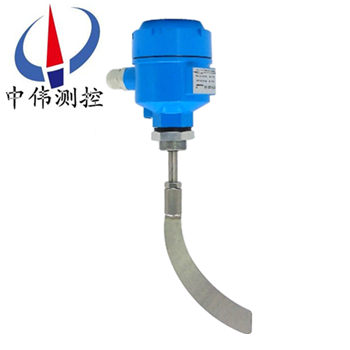

阻旋式料位開關

•
•
•
•
•

阻旋式料位開關是用來對敞開或密閉式容器內的粉狀及顆粒狀物料進行料位監測或控制。本產品采用了全新的結構設計，經多年的實踐證實，產品具有技術xj****、結構合理、性能可靠、使用維護方便、性能價格比高等諸多優點，

一、產品概述：

ZW-UZK系列阻旋式料位開關采用特殊油封設計，具有雙層防塵，并有離合器裝置保護馬達，工作可靠，內部結果簡單，使用維護方便，可簡單地進行力矩的調整，性能可靠，無力矩損失，不受溫度、濕度、粘附等影響。 可用于固體顆粒和粉塵的測量，適合于水平的探測塵土微粒及其他直徑小于10mm自由流動的微粒。該開關安裝可在箱柜、地窖和豎井，還可以應用于控制填充物水平面以及控制倒空，又能防超量裝填。

二、工作原理：

ZW-UZK系列阻旋式料位開關的工作原理是利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻，將該阻力傳至接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號，并切斷電源使葉片停止轉動。

當料位下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始狀態，針對不同的物料比重調整彈簧拉力，比重大時調整彈簧拉力到強或強，反之則調整至弱或弱。

三、應用場合：

ZW-UZK系列阻旋式料位開關用于檢測固態物料（粉裝、顆粒）物位高度的現場控制設備，其******的密封設計、超強的過載保護能力以及簡易的安裝方式，使其廣泛用于水泥、冶金、煤碳、飼料、糧食、鋼鐵、電廠等行業，特別是在導電性物料、物質屬性（狀態、濕度、介電常數、密度等）經常改變、大粉塵等物料的限位報警應用中表現出色，可用于固態物料的物位高度監控。

四、主要特點：

1、全密閉性，屋外亦可使用；

2、******的油封設計可防止粉塵沿軸滲入；

3、扭力穩定可靠，切扭力大小可調整；

4、輕巧，安裝容易；

5、葉片承受過重的負荷，馬達回轉機構會自動打滑，保護不受損害；

6、不必從桶槽上整組拆除，即可輕易的檢查維修內部的零件。

五、技術參數：

1、電源：220VAC/110VAC/24VAC 50Hz/60Hz；

2、功率：3W；

3、觸點容量：8A /250VAC SPDT；

4、工作溫度：-10~80℃（特殊訂制zui高可達400℃， 原裝進口可達1000℃）；

5、葉片轉速：逆時針1rpm；

6、旋轉力矩：1N.m；

7、適用物料比重：≥0.4g/cm3；

8、防護等級：IP65；

9、葉片材質：SUS304；

10、出線口:M20×1.5。

六、扭力調節：

1、根據所檢測物料的密度不同，需調整扭力彈簧的拉力，比重大時扭力彈簧拉力調至zui強，反之則調至弱。

2、請勿隨意更換扭力彈簧，以免造成誤動作。

七、安裝要求：

1、安裝前請確認電源是否與標識上面的電壓一致。

2、阻旋料位開關應避免安裝在進料口，當無法避免時可加裝防護擋板，以保護葉片不受物料沖擊。

3、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母須***鎖緊，如有條件可加防雨罩等。

4、安裝前確認水平安裝還是垂直安裝。

5、水平安裝時葉片與水平向下呈10～20o的夾角安裝，以減少物料的沖擊。 6、根據檢測物料的密度不同，需調整扭力彈簧的拉力，比重大時扭力彈簧拉力調至zui強，反之則調至弱。

7、請勿隨意更換扭力彈簧，以免造成誤動作。

八、選型編碼：

九、設計選用及訂貨須知：

1、請說明被測介質、密度、粒度、料倉壓力、溫度、料倉高度；

2、安裝方式可側裝也可垂直安裝。高量程垂直安裝時，用戶可根據測量深度訂購加長軟袖（適用于1米以上量程）；

3、檢測葉片規格，出廠時一般是按沙石類物料的比重配套的。如被測介質比4、重較輕，應使用較大面積的葉片（訂貨時請注明）；

5、被測介質溫度為80-300℃時，請選購高溫型（訂貨時請注明）；

6、易爆粉塵（如面粉加工儲藏）環境，請選購防爆型（其安裝方式同上）。
