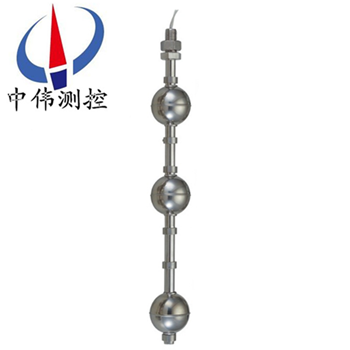

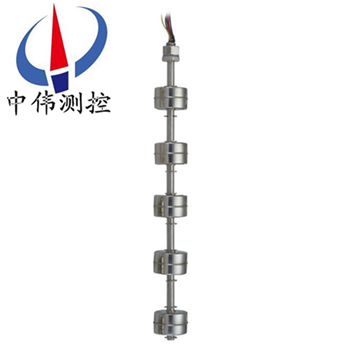

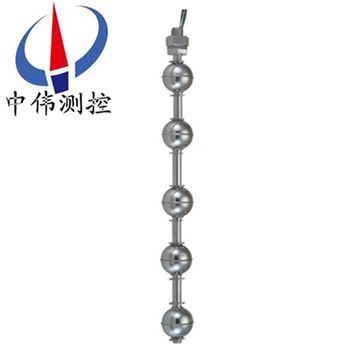

普通型連桿浮球液位開關

•
•
•

普通型連桿浮球液位開關是實現對各類容器內液位的自動報警或控制。它廣泛用于石油、化工、電力、冶金、食品、制藥、造紙等行業。帶自檢式浮球液位開關可以很方便地在任何時候?qū)﹂_關及系統進行自我檢測，以確保開關及

一、產品概述：

ZW-UQK系列普通型連桿浮球液位開關在密閉的金屬內，設置一點或多點的干簧管，然后將管子貫穿一個或多個中空且內部裝有環型磁鐵的浮球，利用固定環將浮球固定在與磁簧開關相關范圍內，當浮球移動時，其內部的磁鐵吸引磁簧開關接點動作，以作為液位的控制或指示。該產品由互為隔離的浮球組和微動開關組二大部分組成。

二、工作原理：

ZW-UQK系列普通型連桿浮球液位開關是基于浮力原理工作，隨液體的液位下下浮動的浮子內部裝有磁鐵，浮球隨液位的變化升降，通過磁力軸的傳動，帶動微動開關觸點動作，實現對液位的報警或控制?；善_關與每一個預定測出或報警的液位是固定的，導桿又起著浮子導向的作用，浮子隨導桿上下移動，簧片開關處于磁場中時接通，處于磁場外時呈斷開狀態。檢測導管內的干簧管受磁場的影響而分或合。驅動相應微動開關元件動作。

三、應用場合。

ZW-UQK系列普通型連桿浮球液位開關是實現對各類容器內液位的自動報警或控制。它廣泛用于石油、化工、電力、冶金、食品、制藥、造紙等行業。帶自檢式浮球液位開關可以很方便地在任何時候?qū)﹂_關及系統進行自我檢測，以確保開關及系統安全運行。

四、主要特點：

1、xj****的設計和嚴格的制造工藝為產品質量提供了可靠的保證。

2、外殼采用ABS、PP、PVC塑料，強度高、耐腐蝕性好。

3、電纜采用特種材料，耐油、酸、堿，抗蝕能力******。

4、結構簡單、性能可靠。輸出穩定可靠的“通”、“斷”開關信號，無任何誤動作，可靠性高。

5、安裝簡捷，調試方便，上下移動定位重塊，即可隨意調節液面控制范圍。

五、技術參數 ：

1、工作溫度: 標準型:-40～150℃；

中溫型:-40～250℃；

高溫型:-40～350℃；

2、環境溫度:-40～70℃ ；

3、工作壓力:-0.1～6.3MPa；

4、介質密度:≥0.45g/cm3；

5、輸出信號:SPDT繼電器（單刀雙擲） ；

6、 觸點容量:250VAC 7A ；

7、開關壽命:5×l04次 ；

8、電氣接口:M20×1.5內螺紋 ；

9、防爆等級: 隔爆型ExdⅡBT4 ；

本安型ExiaⅡCT1～T6 ；

10、防護等級:IP65；

11、過程連接:HG20592～20635-97 DN50以上，其他法蘭標準請用戶在 訂貨時注明；

12、接液材質:不銹鋼 ；

13、接線盒材質:鋁合金。

六、安裝說明 ：

1、安裝位置應遠離進水口，否則開關會因進水口的波動而造成誤動作。

2、若開關裝置于容器池壁，可加裝L型角鋼支架。

3、若開關裝置于攪拌區域，可安裝防波管或防波擋板。

4、選擇管的內徑大于浮球直徑的法蘭連接管。

5、配線時建議使用多蕊電纜。

6、被控制線路負載須***與浮球開關接點容量相匹配。

7、被測液體的比重須***大于浮球比重。

8、浮球的動作點已按客戶訂貨要求在出廠時調整好，請不要隨意調整浮球位置。

七、接點保護線路：

1、當浮球開關使用在有馬達、繼電器、螺管線圈等有電感性負載的電路中，建議在負載兩端并聯保護線路如：RC（緩沖器）、變阻器、二極管等。

注意：請勿將浮球開關直接連接于電磁閥、馬達或電磁開關

2、當浮球開關使用在有電容器、熾熱燈泡、很長的電纜線等電容性負載中時，在開關的觸點間將產生一個驟升電流；建議在浮球開關兩端并聯保護線路，如限流電阻器或突波吸收器等。

八、配線及接點說明：

1、打開接線盒，將電纜線從入線口穿進，并鎖緊入線口電纜固定頭，根據銘牌及接線板端子臺上的標識將接點線接入對應的端子上。

2、接線板端子臺上的標識數字由小到大對應著從上至下各浮球的接點。

3、浮球接點分為三種形式：

①1A：表示液位高于浮球時A-C接點接通

②1B：表示液位低于浮球時B-C接點接通

③1AB：表示液位低于浮球時A-C接點斷開，B-C接通；液位高于浮球時則A-C接點接通，B-C斷開

4、接線完成后請將盒蓋旋緊并將接線口固定，以確保接線盒防水。

九、常見故障及排除：

1、故障現象、原因分析及排除方法

浮球不動作

①液體比重小于浮球比重→重新確認浮球比重

②浮球漏水→與本公司聯系更換浮球

③異物卡住浮球→清除異物

2、浮球動作，但無信號輸出

浮球位置偏移→調整浮球位置。

十、選型編碼：

備注：請?jiān)敿?xì)寫明具體的過程連接方式，尺寸及動作點位置。

十一、設計選用及訂貨須知：

1、液面控制裝置型號規格；

2、測量范圍；

3、工作壓力、溫度；

4、控制裝置材質；

5、特殊要求協商；

6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。

售后服務承諾：

1、我公司所售液位開關產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
