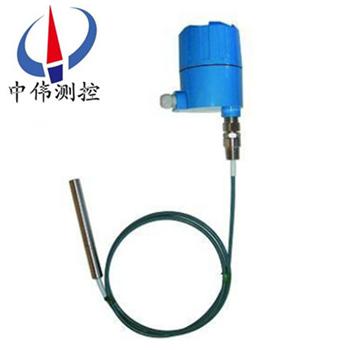

高溫型射頻導納物位計

•

高溫型射頻導納物位計用于連續物位的測量，產品應用于工礦現場，適用于大多數應用場合，儀表由一個電路單元一套防爆外殼和桿式或纜式傳感元件組成，傳感器有多種型號可選，儀表用于連續物位測量，產品廣泛應用于多種

一、產品概述：

ZW-L2000D系列高溫型射頻導納物位計是使用射頻導納控制技術設計制作的一種新型物位測量儀表。射頻導納測量技術，簡單的說就是使用高頻電流測量系統導納的方法。點位射頻導納技術與電容技術不同，它采用了三端技術，使得測量參量多樣化。射頻導納技術由于引入了除電容以外的測量參量，尤其是電阻參量，使得儀表測量信號信噪比提高，從而大幅度提高了儀表的分辨力、準確性和可靠性。

二、工作原理：

ZW-L2000D系列高溫型射頻導納物位計是一種從電容式發展起來的、防掛料、更可靠、更準確、適用性更廣的新型物位控制技術，是電容式物位技術的升級。所謂射頻導納，導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、感性成分綜合而成，而射頻即高頻無線電波譜，所以射頻導納可以理解為用高頻無線電波測量導納。儀表工作時，儀表的傳感器與灌壁及被測介質形成導納值，物位變化時，導納值相應變化，電路單元將測量導納值轉換成物位信號輸出，實現物位測量。

三、應用場合：

1、導電、絕緣液體………………………化工、油田、水及污水處理；

2、導電、絕緣漿體………………………造紙、制藥、水及污水處理；

3、粉末：灰、粉…………………………電廠、冶金、水泥；

4、顆粒：煤、糧食………………………電廠、冶金、糧食；

5、界面：不同兩種液體…………………油田、化工。

四、主要特點：

ZW-L2000D系列高溫型射頻導納物位計采用xj****的射頻導納技術，克服了電容式物位開關不能消除導電掛料影響的缺陷。具有如下特點：

1、通用性強：適用于各種場合，可檢測顆粒、飛灰、導電、非導電液體、粘稠物料；

2、抗粘附電路：xj****的抗粘附電路設計，可以消除物料的粘附而產生虛假錯誤信號；

3、失電保護模式：低位或高位故障報警。現場可調。

4、該物位儀表運行可靠，各項技術指標均達到************產品水平，廣泛適用于液體、漿體、粉塵、料位以及兩種液體界位的報警與控制。此外，產品增加了現場工作狀態指示，是一種性價比******、穩定可靠的物位開關。

五、技術參數：

1、測量精度：重復性 導電介質<2mm 非導電介質<50mm；

2、溫度范圍：介質溫度 —200℃∽+800℃（選擇相應的傳感器探頭）；

3、環境溫度：—40℃∽+60℃ 儲存溫度 —40℃∽+60℃；

4、響應時間：0.3s或0∽20s連續可調；

5、靈敏度：優于0.3PF；

6、溫度影響：每10℃±0.05PF；

7、信號輸出：DPDT繼電器輸出，兩組常開、常閉觸點，觸點容量：AC200V5A DC24V5A；

8、供電電源：220V AC或24V DC；

9、功耗：4W；

10、防護等級：IP66；

11、過程連接：外螺紋G3/4″、G1″；

12、法蘭式：GB-9123-2000 DN50 PN0.6MPa；

13、傳感器電極：

加長桿式zui長3m,zui短0.4m,材質不銹鋼304+PTFE 塑料、陶瓷，或約定的其它要求；

纜式zui長35m，zui短0.5m，材質不銹鋼304+PTFE塑料或約定的其它要求；

保護電極 標準長度100mm或300mm材質不銹鋼304+PTFE塑料、陶瓷或約定的其它要求；

14、外殼：A型塑料PBTP；B型壓鑄鋁、環氧樹脂噴涂；

15、電纜引入孔：M20x1.5 帶塑料電纜密封套；

16、隔爆標準 ExdIICT5。

六、安裝說明：

1、在非金屬容器、非線性應用中，還應加裝輔助參考地級。

2、當使用軟纜裸探頭用來測量絕緣物料時（如煤粉倉），要求安裝管座的高度一定要小于探頭硬桿部分的長度，保證硬桿部分露出安裝管。防止探頭在倉內晃動造成對地短路。且安裝管做和鋼筋骨架應連接在一起。

七、安裝要求：

傳感器安裝時，需要就地設置參考電極，如金屬罐壁等導體，這時須***確保儀表外殼與所設置的參考電極保持******接觸。如果容器壁為絕緣體，表殼須***用一導線接地。

頂部安裝：

頂部安裝要遠離進液口，避免進料時液面波動較大，在測量高度超過3.6米的儲罐或過程容器時，需要選用軟纜射頻導納液位計，軟纜下端要固定重錘，避免進液時軟纜大幅度晃動。

硬桿式傳感器下端一般不固定，特殊情況可在下端或中間加固定支撐，纜式傳感器需加重錘或底錨固定。

纜式探頭安裝

在測量高度超過3.6米的儲罐或過程容器時，需要選用軟纜射頻導納液位計，軟纜下端要固定重錘，避免進液時，軟纜大幅度晃動。

八、注意事項：

1、射頻導納安裝位置不能離入料口太近，否則，在入料時射頻導納物位計容易接收虛假回波。

2、射頻導納對于圓柱形的原煤倉，VEGA應安裝在圓柱半徑的二分之一處，傳感器應對準出料口。

3、射頻導納型號不同所需的電壓等級也不相同，為了保證人身安全和儀器的完好，應在斷電的情況下接線。

4、接線方式分為兩線制,射頻導納物位計采集的是4-20MA的電流信號，為防止現場電磁干擾，確保信號的準確性，應采用屏蔽電纜,屏蔽電纜一端接地。

九、安裝方法。

1、用棒式或纜式探極測量桶形罐液位：

注：探桿或探纜應避開出、入料口，且探桿或探纜與倉壁平行。與倉壁之間距離應大于是200mm。
2、用同軸探極測量臥式罐液位：

注：非桶形罐及非金屬倉壁罐可使用同軸探極進行測量。

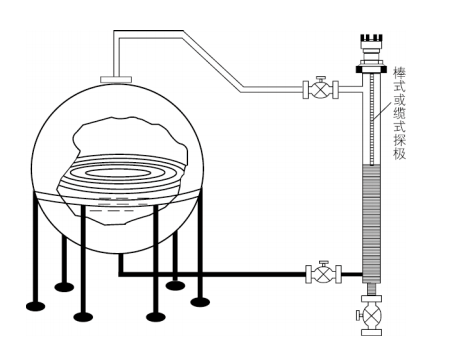

3、用聯通器測量球形罐液位：

注：球形罐及其它不規則形狀罐體均可使用聯通器進行測量。

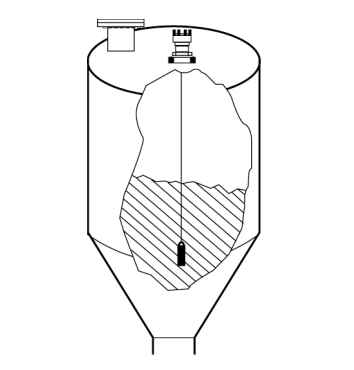

4、用重型纜式探極粉料或細顆粒料倉料位:

注：探極應避開進料口，當倉壁為混凝土時傳感器外殼接地端子應與混凝土鋼筋用導線可靠連接。

十、選型編碼：

十一、電極選型：

注：1、PTFE為聚四氟乙烯；2、以上為標準長度，可根據用戶要求液位計長度生產。

十二、設計選用及訂貨須知：

1、液面控制裝置型號規格；

2、測量范圍；

3、工作壓力、溫度；

4、控制裝置材質；

5、特殊要求協商；

6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。
