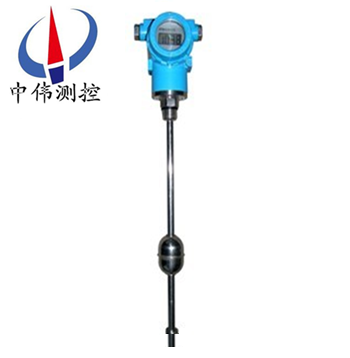

桿式磁致伸縮液位計
桿式磁致伸縮液位計是根據磁致伸縮測量原理研制而成，可準確地測量液位、界面的高度和溫度，具有測量精度高、穩定可靠、抗干擾、安裝方便快捷、免定期維護和標定等優點。適用于水文、水利、水資源、石化、電力、生物
Description：
一、產品概述：
ZW-CZS系列桿式磁致伸縮液位計是采用磁致伸縮原理制造的高精度、超長行程位置測量傳感器。該產品由脈沖電路、波導線、回波信號單元、結構件和保護套管組成，具有精度高、穩定性可靠、壽命長、安裝方便、多種輸出方式可供選擇等特點，它不但可以測量運動物體的直線位移，而且可以給出運動物體的位移和速度模擬信號。由于采用非接觸冊測量方式，傳感器性能穩定，使用壽命長，多種輸出方式供選擇。
二、工作原理：
ZW-CZS系列桿式磁致伸縮液位計工作時，信號檢測單元發出詢問電流脈沖，該脈沖沿著波導絲產生一個環行脈沖磁場。在傳感器外管配有浮子，懸浮于變化的液面上下移動。由于浮子內裝有一組磁鐵，所以浮子同時產生一個磁場。當詢問電流脈沖磁場與浮子磁場相互作用，產生一個“扭曲"脈沖或稱“返回"脈沖，“返回"脈沖沿著波導絲向上傳輸，傳至拾振器上。根據“返回"脈沖與詢問電流脈沖的時間差，計算出浮子的實際位置，從而可準確地測得液位。
三、結構組成：
ZW-CZS系列桿式磁致伸縮液位計采用標準化設計，結構極其簡單，僅由三部分組成：
1、360度內磁浮子；
2、傳感器 （壓磁傳感器和傳感管）；
3、塑封全智能化電子裝置，可智能化編程，帶有液晶顯示，可顯示總體液位，界面液位，以及溫度 輸出的電信號，實際液位值，溫度值, 帶有偏移量的實際液位值等, 該裝置極易方便用戶訂備件并減少備件量。
四、應用場合：
1、各種石油、液化氣儲罐的液位、界面及溫度實時測量與監控；
2、加油站庫區管理計量與監控；
3、生化與制藥行業各類儲罐過程控制與監控；
4、食品與飲料加工各類儲罐及過程控制的液位、界面及溫度的測量計量與監控；
5、水處理及環保工業過程中的液位、界面及溫度測量與監控。
五、主要特點：
1、非接觸式測量；
2、高精度、高穩定性、高可靠性；
3、使用壽命長；
4、多種信號輸出方式選擇；
5、具有反向極性保護功能；
6、防雷擊、放射頻干擾；
7、結構精巧、環境適應性強；
8、不需定期重標和維護；
9、可監測帶壓或不帶壓液罐的液位；
10、隔離防爆(可選)；
11、安裝方便。
六、技術參數：
1、量程范圍：0.2—20米，( 可根據用戶要求定制) ；
2、工作電源：24VDC ；
3、信號輸出：4-20mA標準電流信號 ；
4、測量精度：±1mm或0.3%FS(電流輸出型) ；
5、工作壓力：≤ 4.0Mpa ；
6、介質要求：密度≥0.5g/cm3 、粘度≤0.005Pa.s ；
7、工作溫度：T1:0~70 ℃、 T2：-25~+80 ℃、 T3：-40~+85℃；
8、重復性誤差：優于0.01%FS；
9、分辨率：優于0.01%FS；
10、遲滯：優于0.01%FS；
11、溫度影響：±0.007%FS/ ℃；
12、零點調整范圍：20%FS；
13、滿量程調整范圍：20%FS；
14、頻率響應時間：0.2~5ms (根據量程大小而定)；
15、連接形式：法蘭連接；
16、防爆標志：隔爆型 :EXd Ⅱ BT4；
17、外殼防護等級：IP65；
18、測桿承受的壓力≤34Mpa。
七、結構特性：
1、測桿材料：1Cr18Ni9（304）； 316L 不銹鋼；304 外包聚四氟乙烯防腐套管（防腐型）；
2、電子倉外殼材料：1Cr18Ni9Ti；1Cr18Ni9Ti外罩尼龍保護罩（防腐型）；
3、連接形式（螺紋連接）：M18×1.5；M20×1.5；3/4-16UNF（英制）
4、法蘭材料：1Cr18Ni9Ti；聚四氟乙烯（防腐型）；
5、引線方式：PVC屏蔽電纜線（默認長度:2.8m,也可根據用戶要求提供）；
航空插頭（不適用于隔爆型產品）接線端子；
6、防爆標志：隔爆型EXdIIBT5；
7、外殼防護等級：IP65。
八、安裝要求：
1、磁致伸縮液位計通常為頂部安裝。
2、探桿安裝處不能有干擾，如攪拌器、入料口等。
3、探桿不能彎曲受力，不允許受較大的沖擊或振動。探桿上的磁浮子應能自由上下滑動，不能被其它物體擋住。
4、液位計須***垂直安裝，安裝斜度不得大于5度。
5、液位計在易燃、易爆、腐蝕的蒸汽和液體等場合使用時，必需有防護措施給予保護。
6、液位計的連接電纜線須***避開大功率電源、射頻信號源和其它有噪聲的傳輸線等。
九、選型注意事項：
1、液位計選型應與現場介質環境相符，包括環境溫度、壓力、振動、沖擊、結構材料與介質的相容性等。
2、被測介質溫度較高時(100～200℃)，推薦選配帶外浮筒型的探頭(選型表選項B)，采用側側法蘭安裝。溫度更高時(200～300℃)，推薦選配帶外浮筒側面捆綁型的探頭(選型表選項C)，采用側側法蘭安裝。
3、測量探桿上下兩端有測量死區，選擇量程時應予以考慮。
4、液位計常用不銹鋼磁浮子的尺寸為Ф45×56×Ф15，須選用DN50及以上的法蘭連接才行。對于選用螺紋連接的液位計，用戶需要自配法蘭或支架安裝。
十一、參數對照表：
測量范圍 | 200mm～6000mm（硬桿結構）；3000mm～20000mm（軟管結構） |
輸出信號 | 4~20mA(帶HART通信協議)或PROFIBUS PA和FF HI等現場總線協議 |
電壓范圍 | 12~36Vdc |
額定電壓 | 24Vdc |
準確度 | ±0.05%FS |
分辨率 | ≤0.02%FS |
非線性 | ≤0.02%FS |
溫度影響 | ≤±0.01%/℃ |
絕緣電阻 | ＞20MΩ |
顯示 | LCD顯示 |
工作壓力 | 浮球耐壓常規1.6MPA，zui大可耐3.2mpa |
環境溫度 | -25~70℃ |
環境濕度 | 5%~95% |
介質溫度 | -40-300℃ |
防護等級 | IP66 |
防爆等級 | ExiaIICT3~T4 , ExdIICT4~T6 |
產品功耗 | ≤30mA |
相應時間 | ＜1秒 |
導向桿材料 | 304、316或用戶定制 |
浮球材料 | 304、316或丁晴橡膠 |
外殼材料 | 不銹鋼、鋁合金或用戶定制 |
電纜參數 | 1個M20*1.5電纜入口，一個盲堵M20*1.5 |
連接方式 | 2芯屏蔽線接線端子連接 |
十二、選型編碼：
ZW-CZS | 磁致伸縮液位計(中偉測控) | ||||||||
代碼 | 產品類型 | ||||||||
1 | 常規型 | ||||||||
2 | 衛生型 | ||||||||
3 | 防腐型 | ||||||||
代碼 | 輸出信號 | ||||||||
A | 4-20mA | ||||||||
B | 0-5V | ||||||||
C | 0-10V | ||||||||
D | RS485二線制數字信號 | ||||||||
E | SSI格雷碼信號 | ||||||||
代碼 | 被測介質密度（單位g∕cm3） | ||||||||
1 | 0.45-0.51 | ||||||||
2 | 0.51-0.65 | ||||||||
3 | 0.65-0.75 | ||||||||
4 | 0.75-0.9 | ||||||||
5 | 0.9-1.15 | ||||||||
6 | 1.15-1.8 | ||||||||
代碼 | 接液部分材質 | ||||||||
E | 304不銹鋼 | ||||||||
F | 316不銹鋼 | ||||||||
G | 聚四氟乙烯 | ||||||||
代碼 | 過程連接 | ||||||||
8 | 法蘭連接 | ||||||||
9 | 卡箍連接 | ||||||||
0 | 螺紋連接 | ||||||||
代碼 | 是否帶現場顯示 | ||||||||
N | 不帶現場顯示 | ||||||||
E | 帶現場LED顯示 | ||||||||
C | 帶現場LCD顯示 | ||||||||
代碼 | 產品等級 | ||||||||
6 | 普通型 | ||||||||
7 | 防爆型 | ||||||||
代碼 | 量程范圍 | ||||||||
L= | 200-20000mm | ||||||||
ZW-CZS | 1 | A | 1 | E | 8 | N | 6 | L=1000 | 選型舉例 |
注：1、選配法蘭時請注明法蘭材質選配其它規格的法蘭請?zhí)峁┰敿?xì)圖紙；
2、需要提供其它連接螺紋是請?jiān)谟嗀涘X(qián)咨詢。
十二、設計選用及訂貨須知：
1、型號規格；
2、測量范圍；
3、工作壓力、溫度；
4、裝置材質；
5、特殊要求協商；
6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。
售后服務承諾：
1、我公司所售液位計系列產品在十二個月以?xún)?nèi)出現質量問題的，負責免費維修。
2、質保期內如我公司產品, , , 出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
