防爆超聲波液位計

•

防爆超聲波液位計是一種智能型非接觸式物（液）位測量儀表。產品具有自動功率調整，增益控制，溫度補償，采用xj****的檢測技術和計算技術，提高儀表的測量精度，對干擾回波有抑制功能，保證測量結果的真實。產品可廣泛

一、產品概述：

ZWS-200K系列防爆超聲波液位計內置溫度補償，功率自適應，可擁有信號處理技術等，提高了儀表的測量精度。對干擾回波有明顯得抑制功能。采用金屬鋁合金壓鑄外殼，外觀漂亮，并有很好的防護能力。儀表采用工業隔離電源，所有的輸入、輸出線上都有防雷、過壓、過流保護電路。產品可廣泛用于各種液體的液位和固體的物位的測量，也可用于距離的測量.是集超聲波收發傳感器，伺服電路、溫度補償傳感器和補償電路單元、顯示器、控制信號輸出、串行數據或模似量輸出單元為一體的物位測量儀器。

二、工作原理：

ZWS-200K系列防爆超聲波液位計的測量原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測液位表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2.探******分發射出超聲波，然后被液面反射，探******分再接收，探頭到液面的距離和超聲波經過的時間成比例：

hb = ct2 即

距離 [m] = 時間×聲速/2 [m]

聲速的溫度補償公式:

環境聲速= 331.5 + 0.6×溫度

三、應用場合：

ZWS-200K系列防爆超聲波液位計具有自動功率調整，增益控制，溫度補償，采用xj****的檢測技術和計算機技術，提高儀表的測量精度，對干擾回波有抑制功能，保證測量結果的真實與準確。由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于水、污水、水泥、酸堿、煤粉、泥漿、酒類、飲料、制藥等多種工況環境。

四、主要特點：

1、高精度

精度達到0.3％，能夠抗各種干擾波。

2、穩定可靠

我們在電路設計時，從電源開始就采用高質量的隔離模塊、關鍵元器件選擇高穩定可靠的器件，可以直接替代國外進口儀表。

3、安全、美觀、防水等級高

采用壓鑄鋁合金防水、防爆外殼；防護等級IP67。儀表的防爆等級達到Ex d（ia）iaⅡBT4,能監測除氫氣H2、酒精、汽油、二硫化碳CS2、乙炔C2H2外的所有可燃性液體的液位。

4、故障率低、易安裝、易維護

是一種非接觸式儀表，不跟液體直接接觸，故障率較低。儀表安裝時，不需要清罐、不影響生產的正常運行，儀表提供兩種安裝方式，用戶******可以通過用戶手冊對儀表的安裝與調試。

5、多種手段保護

所有的輸入、輸出接口均具有防雷、過流、過壓的保護功能。

五、技術參數：

1、量程：0-4米,0-7米,0-10米 ，0-15米，0-20米；

2、測量介質：液體或固體；

3、盲 區：可調，z小35cm；

4、測量精度：±3mm或3‰，取其大者（標準條件）；

5、z大負載：500歐姆；

6、工作壓力：3個大氣壓以下；

7、環境溫度：-20 - +60度；

8、模擬輸出：標準的4～20mA；

9、數字輸出：RS-485、Modbus協議（可以通過上位機遠程設置現場設備）；

10、開 關 量：1-3路開關量輸出；

11、顯 示：LCD高亮字符液晶顯示；

12、供電電壓：2線制或2,3,4線制化AC220V/DC24V；

13、防護等級： IP67。

六、用戶菜單及參數設置操作：

1、 用戶菜單各個參數代碼的說明

01—顯示當前物位數值 單位（米）

02—顯示測量量程數值 單位（米）

03—小物位切除的數值 單位（米） （一般設置成5mm）

注意04、05、06項菜單僅限于帶繼電器輸出

04—上限報警數值

05—下限報警數值

06—設置繼電器回差值

2、 超聲波液位計顯示狀態介紹

本機共分兩種顯示狀態

A、測量狀態（通電后即處于測量狀態，顯示H *****）如未看到大H*****顯示，可按移位鍵直至出現H

B、設置狀態（在測量狀態下，通過同時按SET和上升鍵 ，再輸入密碼，便進入了設置狀態）

3、 進入用戶菜單

SET和上升鍵,然后同時放開,顯示屏出現 **** 數值界面（其中有一位*在閃動）；

A、在測量狀態下，同時按

B、交替使用移位鍵和上升鍵,把界面數值改為 1234 （用戶密碼）,然后再按下SET鍵就進入了用戶菜單（第01號到第06號菜單），通過按SET鍵，可以在01到06號菜單間循環。

4、 當前物位及其它參數的設置

A、按上述步驟找到01菜單（當前物位菜單）,再按一下SET鍵即可看到液位計原來的設置數值看到 * * * * * （原來的數值,其中有一位*在閃動）；

B、交替使用移位鍵和上升鍵,把數值改為你所需要的C、設置02菜單量程數值和設置03菜單小物位切除數值的方法同上。

5、 退出菜單

在01～06任意菜單代碼界面，同時按住SET和上升鍵,然后同時放開，即可退出系統。

七、安裝原則：

1、探頭發射面到低液位的距離，應小于選購儀表的量程。

2、探頭發射面到高液位的距離，應大于選購儀表的盲區。

3、探頭的發射面應該與液體表面保持平行。

4、探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。

5、若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.3m以上。

6、若探頭發射面到高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑?；蛘邔⒐茏油ㄖ凉薜?，管徑大于80mm，管底留孔保持延伸管內液面與罐內等高。

八、安裝注意事項：

超聲波液位計安裝時，并注意以下幾點：

1、傳感器和高液（物）位之間距離應大于盲區（空距等于高物位+盲區）同時要保證傳感器軸線應垂直于被測液（物）面。

2、盲區及傳感器到測量液（物）小距離，在這一區間儀表無法正常工作，一般取值（量程＜20m）設30cm～60cm之間，（量程＞20m）設60～100cm之間。

3、在固定當中必要時可加橡膠墊圈，同時盡可能遠離噪聲源。

4、由于傳感器發射角的存在，在安裝時傳感器與器壁應保持一定的距離。測量固體料位時傳感器應避開下料口。

5、在測量范圍內不要有容易引起干擾信號的障礙物，如人梯、橫梁、檢修通道等。

6、測量固體物料時，必要時可采用萬相轉換連接器，通過它來調節傳感器的測量角度，使傳感器zui大程度地接收回波信號，并找到理想點，實現對料位的準確測量。

九、使用注意事項：

1、本儀表在室外使用，安裝遮陽篷或者保護箱，以免時間長了，液晶屏受陽光照射而老化。如果在有腐蝕性氣體的環境中使用，需要加裝防腐外套，并且擰緊儀表的外表殼和進出線端子。在有腐蝕性氣體或液體的場合使用，或者在海邊、海上使用，需要選用防腐型的。

2、電線、電纜保護管，要注意密封防止積水，防止被老鼠等嚙齒類動物撕咬。

3.儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。

4、儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。

5、超聲波探頭要和被測的液面垂直，在超聲波發射的錐形的范圍內不能有其它障礙物。

6、如果在＜－20℃或＞＋60℃的溫度下使用，請事先在世界各地的技術服務部門。

7、使用環境有粉塵、蒸汽、霧氣，液面有泡沫、漂浮物，液體有攪拌，波浪等情況請事先在世界各地的技術服務部門，需要區別對待。

十、參數對照表：

型    號	ZWS-200K（防爆型）

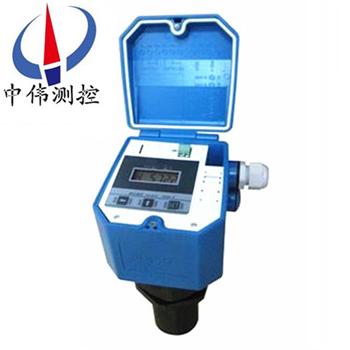

圖    片
量    程	液體：0~15m/20m/30m/40m  固體：0~6m/10m /15m /25m
盲    區	0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m
精度(空氣中)	量程的0．2％
電流輸出	4~20mA
輸出分辨率	實際量程的0．03％
輸出負載	0~500Ω
開關量輸出	高位、低位繼電器常開
繼電器規格	AC250V 5A／DC30V
顯示分辨率	lcm
顯示方式	4位LCD液晶(字高15cm) 或6位LED數碼管
輸入電源	DC24V(±10％)80mA或AC220V  50mA
溫度補償	全范圍自動
介質溫度	-45℃~+85℃
壓力范圍	±0．1MPa
聲波束角	5°(3db)
檢測周期	1秒
參數設置	3位有感按鍵
電纜裝置	PGl3.5密封套
外殼材質	ABS
傳感器材質	PVC
防護等級	IP67
安裝方式	螺紋(法蘭)或固定孔(支架)
安裝要求	探頭發射面應伸出容器安裝口

十一、選型編碼：

注：若被測液體波動劇烈，請選擇大一級別的型號，固體料位測量的有效量程是液位的1/2至2/3。

說明：

1、兩線制系列無12米、40米量程型號。

2、三線制系列無10米、40米量程型號。

3、四線制系列和分體式標準型無10米量程型號。

4、分體式精簡型無12米、40米量程型號。

5、四線制和分體式DC24V供電產品可提供LED數碼管顯示，其他全部產品均為LCD液晶顯示。

十二、設計選用及訂貨須知事項：

1、被測量的介質類型。

2、介質的溫度，壓力。

3、介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。

4、是否需要防爆、防腐。

5、測量范圍是幾米。

6、連接方式：法蘭連接、螺紋連接。

7、工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等。 8、工作電壓：24VDC。

9、輸出信號：4～20mA電流。

售后服務承諾：

1、我公司所售中偉超聲波系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、如用、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
