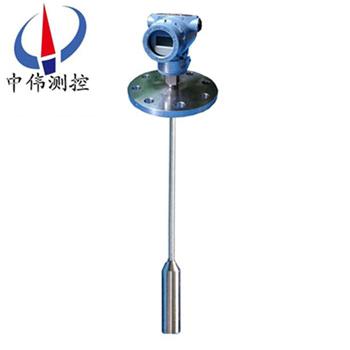

插入桿式液位變送器

•

插入桿式液位變送器引進國外******產品的技術研制而成的射頻感應式液位儀表。它結構緊湊，體積小，安裝維護簡單，統一外形尺寸。 多種信號輸出形式，方便不同系統配置。 聚四氟乙烯探極，耐酸、堿等強腐蝕性液體及高

一、產品概述：

ZW-DBS602系列插入桿式液位變送器可將各種物位參數的變化轉換成標準電流信號，遠傳至操作控制室，供二次儀表或計算機進行集中顯示、報警或自動控制。其******的結構及安裝方式，可適用于高溫、高壓、強腐蝕、易結晶、防堵塞、防冷結以及固體粉狀、粒狀物料等特殊條件下的液位，料位或物位的連續檢測，可廣泛應用于各種工業過程中的檢測控制。

二、工作原理：

ZW-DBS602系列插入桿式液位變送器為電場感應的測量原理，以被測介質浸沒探極的高度變化，反映出感應頻率的變化，經電路轉換與之對應的4~20mA電流信號輸出。即由CPC產生的標定信號值與被測介質產生的信號值進行運算并產生的差值轉換為實際液位。當把變送器投人到液體中某一位置時，傳感器感受到的壓力為：P＝9．80665 ρ H

其中P一液體作用在傳感器上的壓強，單位kPa

ρ一液體密度，單位g／cm3

H一待測液面高度，單位m

所以H≈0．10197P／p

變送器把感受到的壓力信號轉換成電信號，此信號與液體高度成正比。

三、應用場合：

ZW-DBS602系列插入桿式液位變送器其******的結構及安裝方式，可適用于高溫、高壓、強腐蝕、易結晶、防堵塞、防冷結以及固體粉狀、粒狀物料等特殊條件下的液位，料位或物位的連續檢測，廣泛應用于電力、冶金、化工、食品、制藥等行業和污水處理、鍋爐汽包、煤粉包等場所的液位測量。

四、主要特點：

1、結構簡單：無任何可動或彈性元件，因此呆靠性******，維護量極少。

2、安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。

3、調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。

4、用途廣泛：適用于高溫高壓、強腐蝕等介質的液位測量。

五、技術參數：

1、有效檢測范圍：0-0.2-20m；

2、精 度：0.5級、1級、1.5級；

3、承壓范圍：負壓、常壓、高壓32MPa以下；

4、工作溫度：-50～240℃；

5、環境溫度：-20～75℃；

6、適用介質：酸、堿、鹽或?qū)鬯姆蚁o腐蝕的任意介質；

7、輸出信號：4-20mA、二線制；

8、供電電源：負載電阻 0-750Ω DC24V；

9、固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80；

10、現場顯示：模擬顯示0-100%、數字顯示、現場深度。

六、測量系統：

測量系統為本安型。

本安型壓力、差壓變送器采用本質安全電路，適用于爆炸危險區域防爆等級ExiallCT4-CT6。

在系統回路中須***采用屏蔽信號電纜,并可靠接地。下圖僅以輸出信號4-20mA和0-10mA為例的測量系統接線圖，

液位變送器具有工作可靠、性能穩定、體積小、重量輕，成本低、設計精巧多種結構形式，安裝方便、無需支架。線路板采用微處理器為基礎的電子技術，能夠自動消除溫度變化對傳感器精度的影響。

該系列產品可以配備液晶顯示LCD，便于本地操作。

智能型輸出同時具有HART通訊功能。

七、安裝與調試：

纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。

在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線。

在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。

使用ZW602型桿式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。

本產品在出廠時已經校準，若需要現場調整可采取以下方法：

A：采用智能電路的調試方法：

現場調零------當液位位處于低位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將 “Z" 鍵按一下，輸出電流自動調整到4mA。

現場調滿------當液位處于高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將“S"鍵按一下，輸出電流自動調整到20mA。

B：采用模擬電路的調試方法：

當液位在下限時，用螺絲刀緩慢旋轉“Z"電位器，觀察電流表的讀數接近4mA。

當液位在上限時，用螺絲刀緩慢旋轉“S"電位器，觀察電流表的讀數接近20mA。

如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。

調整好后，應將變送器的蓋子擰緊。

八、安裝與注意事項：

外形及安裝：

液位變送器由殼體、放大器、接線端子、防護帽、中空導線等組成，根據用戶的需要可以選用指針表，液晶表頭顯示。

安裝方法：

1、選擇易于操作、維護的地方進行安裝；

2、應盡量遠離振動源安裝；

3、應盡量遠離熱源的地方；

4、投入式液位變送器安裝時，金屬探頭要沉入容器底部。

注意事項：

1、凡供貨產品均帶有產品合格證及使用說明書其中有產品編號、技術參數、接線圖、出廠日期等請認真查對以免用錯。

2、安裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口一致。若為螺紋接口，應慢速擰緊，注意密封，不能把扭矩直接加到變送器殼體上，只能加在變送器接口的六方上。

3、接線應嚴格按照我公司使用說明要求接線。

4、本產品為精密的換能儀表，禁止隨意拆卸、碰撞、跌落、用力甩打。

5、變送器通電即可工作，但預熱30分鐘輸出穩定。

6、使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門。

7、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。

8、安裝使用過程中要注意不能把感應導線的外皮弄破.

9、安裝時感應導線要距離水池的壁至少10CM以上,否則測量不準確.

10、全四氟結構和桿式液位的接地線一定要和被測介質導通，否則測量不準確。

11、安裝現場要采取有效的防雷措施。

12、本系列任何一款液位變送器外殼須***可靠接地，接地電阻應小于4Ω。

13、安全柵應取得防爆合格證，其安裝應按其說明書的要求進行。

14、當變送器用于“0“區時，向安全柵供電的電源變壓器須滿足GB3836.4-2000第8.1條的要求。

九、選型說明:

1、注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。

2、選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。

3、產品安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地。

4、關于導氣電纜長度的選取：一般比實際液位高度長1～2米。

十、選型編碼：

十二、設計選用及訂貨須知：

1、型號規格：ZW-DBS600系列；

2、被測介質名稱：介質密度；

3、儀表測量范圍：也可稱為公稱長度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的溫度；

6、材質要求：接液材質；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，DN20、DN25、DN50、DN80、DN100等；

9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明。
