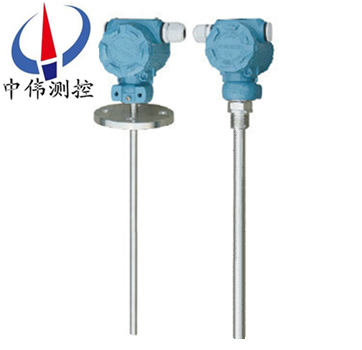

導壓桿式液位變送器
導壓桿式液位變送器可將各種物位參數的變化轉換成標準電流信號，遠傳至操作控制室，供二次儀表或計算機進行集中顯示、報警或自動控制。其******的結構及安裝方式，可適用于 高溫、高壓、 強腐蝕、易結晶、防堵塞、防
Description：
一、產品概述：
ZW-DB504系列導壓桿式液位變送器采用高性能離子硅壓阻式傳感器，適合工業過程控制領域，采用擴散硅技術的一體化傳感器設計同時具備HART 數字通訊協議，可與475/375/275等手操器進行通信,穩定性好，具有很強的抗干擾和自診斷能力，更換傳感器不影響變送器特性，維護更方便具有體積小重量輕等特點。也可與HART手操器互相通訊，通過它們進行設定、監控等。
二、工作原理：
ZW-DB504系列導壓桿式液位變送器用靜壓測量原理；當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H+ Po式中：
P ：變送器迎液面所受壓力
ρ：被測液體密度
g ：當地重力加速度
Po ：液面上大氣壓
H ：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。
三、應用場合：
ZW-DB504系列導壓桿式液位變送器采用進口壓力傳感器原裝組件生產，主要用于城市給排水，水處理廠、水庫、河流、海洋、儲油罐、及石油、化工、電力等部門的液位測量。儀表輸出二線制4～20mADC標準電流信號，具有技術xj****、精度高、質量穩定可靠，安裝使用方便等優點，是一種過程檢測控制系統中理想的液位儀表。
四、主要特點：
1、使用******的導壓技術，結構合理，工作可靠。
2、防堵塞結構設計，可用于粘稠液體及漿料。
3、應用范圍廣，可用于原油、渣油、蠟油、硫酸等多種介質。
4、使用溫度范圍大，可用于高溫。
5、可方便的進行溫度補償。
6、安裝，調試方便。
7、結構簡單，便于維修。
五、技術參數：
1、檢測范圍: 0.01~5m；
2、精 度: 0.2級、0.5級；
3、承壓范圍: -0.1MPa~32MPa；
4、探極耐溫: -50~250℃；
5、探極直徑: Φ8；
6、環境溫度: -20~60℃；
7、儲存溫度: 55℃～+125℃；
8、輸出信號: 4～20mA、4～20mA疊加HART通訊、485通訊、CAN總線通訊；
9、供電電壓: 12～28VDC（需經安全柵供電）；
10、固定方式: 螺紋安裝M20×1.5、M27×2，
法蘭安裝DN25、DN40、DN50。特殊規格可按要求定制；
11、接濕材質: 316不銹鋼、1Gr18Ni19Ti或聚四氟乙烯；
12、長期穩定性: ≤0.2%FS/年；
13、溫度漂移: ≤0.02%FS/℃（在0～70℃范圍內）；
14、防爆等級: 本安ExiaⅡC T6 隔爆ExdⅡC T5；
15、防護等級: IP67。
六、測量系統：
測量系統為本安型。
本安型壓力、差壓變送器采用本質安全電路，適用于爆炸危險區域防爆等級ExiallCT4-CT6。
在系統回路中須***采用屏蔽信號電纜,并可靠接地。僅以輸出信號4-20mA和0-10mA為例的測量系統接線圖，
液位變送器具有工作可靠、性能穩定、體積小、重量輕，成本低、設計精巧多種結構形式，安裝方便、無需支架。線路板采用微處理器為基礎的電子技術，能夠自動消除溫度變化對傳感器精度的影響。
該系列產品可以配備液晶顯示LCD，便于本地操作。
智能型輸出同時具有HART通訊功能。
七、調試方法：
擰下保護蓋，即可看到調零和滿程電阻器，外接標準電源及電流表（0.2極以上），即可調整，步驟如下：
1、在變送器沒有液體的情況下，調節零點電阻器，使之輸出電流4mA；
2、變送器加液到滿量程，調節滿程電阻器，使之輸出電流20mA；
3、反復以上步驟兩三次，直到信號正常；
4、調節完畢，擰緊保護蓋。
八、如何安裝：
1、液位計安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管 （不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用；
2、測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管 （在液體流向的反面不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用；
3、變送器的安裝方向為垂直，投入式安裝位置應遠離液體出入口及攪拌器；
4、在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。
九、注意事項：
1、由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭；
2、在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度；
3、變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞；
4、投入式液位變送器接地端子應可靠接地，電源屏蔽線應與其相連；
5、測量易爆危險品時，須***嚴格按照GB3836.1-83《爆炸性環境用防爆電器設備通用要求》和GB3836.4-83《本質安全型電路和電氣設備“i"》中的有關規定進行安裝。
十、選型說明:
1、注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。
2、選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。
3、產品安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地。
4、關于導氣電纜長度的選?。阂话惚葘嶋H液位高度長1～2米。
十一、選型編碼：
型譜 | 說明 | ||||||||||
ZW-DB50 | 液位變送器（中偉測控） | ||||||||||
類別 | 1 | 纜式 | |||||||||
2 | 桿式（傳感器裝在底部，直接接觸液體介質） | ||||||||||
3 | 防腐式 | ||||||||||
4 | 導壓桿式（傳感器裝在上部，不直接接觸介質） | ||||||||||
過程連接形式 | T | 支架安裝 | |||||||||
N | 法蘭安裝DN40 PN1.0 | ||||||||||
Y | 特別約定 | ||||||||||
傳感器連接材料 | 1 | 304 | 桿式 | ||||||||
2 | 316 | ||||||||||
3 | 316L | ||||||||||
4 | 丁晴橡膠與聚氯乙烯復合物 | 纜式 | |||||||||
5 | 聚四氟乙烯，（聚丙烯法蘭） | ||||||||||
防爆方式 | O | 不防爆 | |||||||||
E | 本安防爆Exia ⅡCT6 | ||||||||||
顯示方式 | O | 不帶現場批示 | |||||||||
Z | 帶電流表指示（0-100%刻度） | ||||||||||
X | 帶現場顯示 | ||||||||||
配重情況 | O | 無需配重 | |||||||||
W | 需要配重 | ||||||||||
-□ | 安裝高度 | ||||||||||
-□ | 測量高度 | ||||||||||
-□ | 被測介質密度（g/cm3） | ||||||||||
十二、設計選用及訂貨須知：
1、型號規格：ZW-DB500系列；
2、被測介質名稱：介質密度；
3、儀表測量范圍：也可稱為公稱長度；
4、工作壓力：承受壓力；
5、工作溫度：測量液體的溫度；
6、材質要求：接液材質；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，DN20、DN25、DN50、DN80、DN100等；
9、特殊要求：請在訂貨前詳細注明。
售后服務承諾：
1、我公司所售液位變送器系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
