靜壓式液位變送器

•

靜壓式液位變送器是一個工業用具，采用壓力傳感器組件生產，******的雙層耐磨防水通氣電纜能夠滿足多種惡劣工況場所的需要；全焊接不銹鋼鎧裝管安裝結構，能夠確保產品在腐蝕性液體下無懈可擊，被測介質可以是水、油、

一、產品概述：

ZW-DB400系列靜壓式液位變送器產品具有結構小巧、安裝使用方便、響應速度快、測量精度高、質量穩定可靠等多種優點，是一種高性價比的產品。此產品廣泛適用于石油、化工、冶金、環保、食品、水利等多種行業的液位測量，產品可以選配遠傳就地顯示，可以方便直觀地讀出實際測量液位，是一種過程檢測控制系統中理想的實用經濟型液位儀表。

二、工作原理：

ZW-DB400系列靜壓式液位變送器用靜壓測量原理；當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H+ Po式中：

P ：變送器迎液面所受壓力

ρ：被測液體密度

g ：當?shù)刂亓铀俣?/span>

Po ：液面上大氣壓

H ：變送器投入液體的深度

同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。

三、應用場合：

ZZW-DB400系列靜壓式液位變送器適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、  0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。

四、主要特點：

1、固態結構，無可動部件，高可靠性，使用壽命長；

2、從水到污水，從油到粘度較大的液體都可以進行高精度測量，不受介質起泡、沉積等影響；

3、 附帶多用途安裝支架，安裝使用方便；

4、具有******的抗干擾、防雷電能力；

5、具有電源反極性保護及過載限流保護；

6、新型材料不易疲勞磨損，抗振動、沖擊、過載能力強。

7、結構簡單，便于維修。

五、技術參數：

1、測量范圍：不銹鋼加長桿式0~5m； 導氣電纜式0~100m；

2、系統精度等級：0.2級0.5級；

3、使用環境濕度：-20℃~+70℃；

4、相對濕度：10%~90%；

5、介質溫度：-20℃~+80℃；

6、長期穩定性：優于0.1%FS/年；

7、溫度穩定性：±0.2%/10℃；

8、電源:：24VDC；

9、信號輸出：兩線輸出4~20mA。

六、其他參數：

1、介質密度范圍：0.5g/cm3~2.0g/cm3 。

2、 過載能力：標準量程的5倍。

3、變送器防護等級：IP65。

4、傳感器防護等級：IP68。

5、防爆標志：iaIICT4本質安全型；

6、變送器外殼材料：膜壓鑄鋁；

7、傳感器材質：普通型:不銹鋼； 防腐型:聚四氟乙烯；

8、連接件尺寸:法蘭DN50 PN2.5（JB81-59）；  螺紋M56×2。

七、安裝與調試方法：

1、纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。

2、在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線。

在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。

3、使用型桿式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。

本產品在出廠時已經校準，若需要現場調整可采取以下方法：

1、采用智能電路的調試方法：

現場調零------當液位位處于低位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將 “Z" 鍵按一下，輸出電流自動調整到4mA。

現場調滿------當液位處于高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將“S"鍵按一下，輸出電流自動調整到20mA。

2、采用模擬電路的調試方法：

當液位在下限時，用螺絲刀緩慢旋轉“Z"電位器，觀察電流表的讀數接近4mA。

當液位在上限時，用螺絲刀緩慢旋轉“S"電位器，觀察電流表的讀數接近20mA。

如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。

調整好后，應將變送器的蓋子擰緊。

八、外形及安裝方法：

外形：

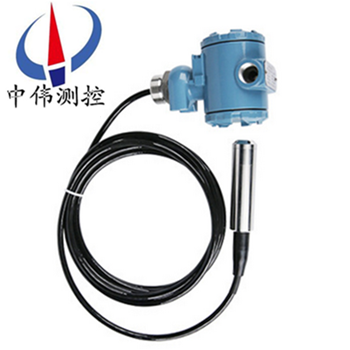

纜式液位變送器由殼體、放大器、接線端子、防護帽、中空導線等組成，根據用戶的需要可以選用指針表，液晶表頭顯示。

安裝方法：

1、選擇易于操作、維護的地方進行安裝；

2、應盡量遠離振動源安裝；

3、應盡量遠離熱源的地方；

4、電纜投入式液位變送器安裝時，金屬探頭要沉入容器底部。

九、注意事項：

1、凡供貨產品均帶有產品合格證及使用說明書其中有產品編號、技術參數、接線圖、出廠日期等請認真查對以免用錯。

2、安裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口一致。若為螺紋接口，應慢速擰緊，注意密封，不能把扭矩直接加到變送器殼體上，只能加在變送器接口的六方上。

3、接線應嚴格按照我公司使用說明要求接線。

4、本產品為精密的換能儀表，禁止隨意拆卸、碰撞、跌落、用力甩打。

5、變送器通電即可工作，但預熱30分鐘輸出穩定。

6、使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門。

7、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。

8、安裝使用過程中要注意不能把感應導線的外皮弄破.

9、安裝時感應導線要距離水池的壁至少10CM以上,否則測量不準確.

10、全四氟結構和桿式液位的接地線一定要和被測介質導通，否則測量不準確。

11、安裝現場要采取有效的防雷措施。

12、本系列任何一款液位變送器外殼須***可靠接地，接地電阻應小于4Ω。

13、安全柵應取得防爆合格證，其安裝應按其說明書的要求進行。

14、當變送器用于“0“區時，向安全柵供電的電源變壓器須滿足GB3836.4-2000第8.1條的要求。

十、選型說明:

1、注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。

2、選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。

3、產品安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地。

4、關于導氣電纜長度的選?。阂话惚葘?shí)際液位高度長1～2米。

十一、選型編碼：

十二、設計選用及訂貨須知：

1、型號規格：ZW-DB400系列；

2、被測介質名稱：介質密度；

3、儀表測量范圍：也可稱為公稱長度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的溫度；

6、材質要求：接液材質；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，DN20、DN25、DN50、DN80、DN100等；

9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明。
