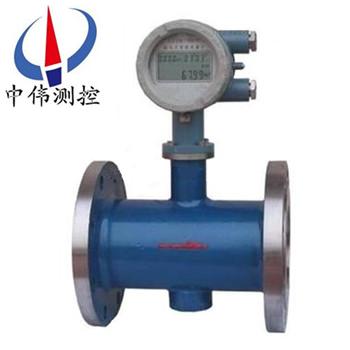

磁電式智能流量計

•

磁電式智能流量計是采用***xj****的磁電數字檢測技術研制開發的新型智能化流量?jī)x表。流量計由流量傳感器和顯示儀（又叫表頭）兩部分組成，該系列流量計在設計上拾取了電磁流量計和渦街流量計兩種產品各自的優點于一體，

一、產品概述：

ZW-LUCH系列磁電式智能流量計是一種速度式流量?jī)x表，是集信號檢測及微電子智能化技術于一體的高新機電產品。兼有渦街流量計和電磁流量計兩種儀表的優點，無可動部件，計量穩定。流量?jī)x是由傳感器和計算儀兩部分組成，既可做成一體式，也可做成分體式。并可用于無電源場所使用。能測量0-100℃導電液體，包括水(工業用水、民用水) 、酸、堿、鹽等強腐蝕性液體和紙漿、泥漿、廢污水及固液兩相懸浮液的體積流量。

二、工作原理：

ZW-LUCH系列磁電式智能流量計是根據法拉第磁電感應與卡門渦街相結合的原理制造的，見圖1所示。在流量傳感器的內腔流道內設置一個與被測介質流向垂直的三角形柱體（旋渦發生體），并在其下游的外壁處設有磁鐵組件以及與其相對應的電極組件。這樣，就能在電極周圍形成了強磁場。當介質迎向流經旋渦發生體時，便會在其下游兩側交替地產生兩串規則的交錯排列的旋渦。由于這些旋渦的運動而切割了磁場磁力線，在介質流場中就產生了波形與旋渦頻率相同的感生電動勢，該電動勢由電極檢出為電信號。實踐證明，在一定的流速范圍內旋渦的產生頻率正比于流量。

從顯示儀（表頭）輸入電極的高頻振蕩信號受到旋渦頻率調制,調制后的高頻信號進入單片機進行運算與處理，準確檢出了流量信號，再進入單片機流量運算和功能處理。單片機上編有時間、日期程序，由大容量串行貯存器將每日的累積流量予以貯存，并記錄該日期，累積全部日流量就成為總流量。***后由液晶顯示屏顯示日期、總流量和瞬時流量?；蛘呖赏ㄟ^(guò)日流量搜索鍵的操作，顯示某日期的日流量。

三、應用場合：

ZW-LUCH系列磁電式智能流量計主要用于油田高壓注水、摻水、泵站含油污水處理以及給排水管道內水流量的測量。它亦廣泛應用于化工、電力、醫藥、造紙與環保等行業以及城市供、排水工程上封閉管道中導電液體體積流量的測量。

但不適用于測量氣體、油品以及有機溶劑等不導電介質的流量。

四、主要特點：

1、不存在機械磨損 流量傳感器的構造堅固可靠，其表腔流道內不設置任何可動部件，也無襯里材料，能避免機械磨損，可大大地提高使用壽命。

2、使用方便易拆卸 流量傳感器采用可拆卸式或插入式結構，能方便檢修和示值誤差周期檢定。

3、抗震動抗干擾 由于采用xj****的磁電數字檢測技術，流量計的抗震動和抗干擾能力特別強，比普通渦街流量計提高了五至八倍。

4、微功耗 流量計的電路功耗僅為0.24mW，并采用了四節5號普通堿性干電池作為電源，能連續使用兩年以上時間。

5、耐高溫高壓 流量計上與介質直接接觸的零部件均采用了耐高溫材料，使得所測量的介質溫度可高達120℃（高溫型），并已形成系列化產品，公稱口徑DN20-300mm，公稱壓力PN1-42Mpa。

6、多功能 流量計能顯示總流量、瞬時流量、日流量或班流量、日期以及貯存2600個歷史日（班）流量數據以備查閱。另外，還可輸出脈沖信號或模擬信號、具備增設RS-485通訊接口。

7、性能穩定精度高 運用xj****的測量原理和高可靠性的電路設計，以及采取了八段非線性流量誤差修正處理，使得儀表更具性能穩定、測量精度高、使用壽命長。

五、使用條件：

1、環境溫度：-30℃--60℃

2、相對濕度：≤85%RH

3、適用介質：水、含油污水、酸堿液

4、介質溫度：-20℃--120℃

六、技術參數：

1、測量管徑：DN15—DN300；

2、工作壓力：1—42Mpa；

3、測量精度：±1%；

4、信號輸出：4—20mA；脈沖輸出；

5、脈沖輸出：0-1000Hz；

6、通訊接口：RS485接口；

7、供電電源：DC24V。

七、拆卸和安裝要求說明：

1、拆卸和安裝磁電流量計時要輕拿輕放，用力過重可能會造成傳感器失靈或者計量不準；

2、流量計上箭頭方向?yàn)橐后w流動方向，磁電流量計組件應嚴格按照要求的排列順序和方向安裝；

安裝要求：

1、流量計可水平、垂直安裝，垂直安裝時流體須***自下而上流動。液體應充滿管道，不得有氣泡。

2、安裝時液體流動方向應與流量計外殼上指示流向的箭頭方向一致，流量計上游端至少應有20倍口徑長度的直管段，下游端應不少于5倍口徑的直管段。

3、流量計應遠離外界電磁場，如不能避免，應采取必要的屏蔽措施。

4、為了檢修時不致影響液體的正常輸送，應在流量計的安裝處，安裝旁通管道。

5、流量計露天安裝時，請采用防雨措施。

6、防爆型流量計，須***在安全場所拆裝儀表外殼。

八、參數表：

九、選型編碼：

十、設計選用及訂貨須知：

1、注明磁電式流量計需要的口徑、連接方式、流量范圍、壓力等級，裝長度與連接方式可按用戶要求制造。

2、如果需要遠傳即分體式的應在訂貨時注明傳輸距離。
