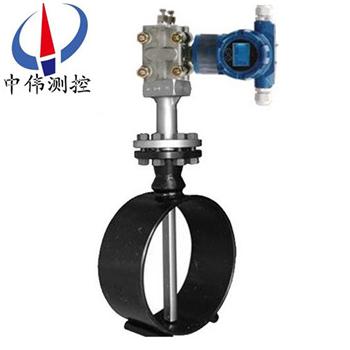

迪爾巴流量計

•
•

迪爾巴流量計的低壓孔實現本質防堵一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。這就是為什么秋天的樹葉總是集中在背風的房子后面的原因。其它的探頭由于低壓取壓孔取在探頭尾部真空區，在渦街

一、產品概述：

ZW-DRB系列迪爾巴流量計結構簡單、裝拆方便、壓力損失小、使用及維護費用較低，在全球因經濟迅猛發展而能源日益短缺的今天，是一種值得大力推廣和使用的節能型經濟流量計，特別是在管道大于200毫米口徑的情況下，該流量計所具有的優勢更明顯。 是目前******上被公認為在流量一次源檢測中精度高、重復性好、運行可靠的一種新型插入式流量儀表。故在電力、冶金、石化等行業中。

二、工作原理：

ZW-DRB系列迪爾巴流量計當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對探頭的精度和性能起決定性作用。

三、應用場合：

ZW-DRB系列迪爾巴流量計適用于多種介質測量：滿管、單向流動的，單相的氣體、蒸汽和粘度不大于10厘泊的液體，如：

1、電廠一、二次風測量 ；

2、高爐煤氣測量；

3、乙烷、乙烯、天然氣等測量；

4、煤氣、氮氣、氧氣等測量；

5、壓縮空氣測量；

6、飽和蒸汽、高低壓蒸汽測量；

7、自來水、循環水等測量防堵塞設計迪爾巴流量探頭以其******的防堵設計，******擺脫了阿牛巴等插入式流量探頭易堵塞的弊端，使均速管流量探頭的防堵水平達到了空前的高度。

四、主要特點：

1、穩定的信號：

迪爾巴的低壓取壓孔位于探頭側后兩邊、流體與探頭分離點之間，遠離渦流波動區域。

2、******的長期高精度：

迪爾巴能夠保證精度的長期穩定，這是因為：

a、它不受磨損、污垢和油污的影響。

b、 結構上沒有可移動部件。

c、設計上排除了堵塞現象的發生。在探頭前部，高靜壓區圍繞著探頭，使高壓取壓孔不會被堵塞。zui重要的是，低壓孔取在探頭側后兩邊，流體從表面斜掠而過，保護了低壓孔不會被掠動，而其它的探頭容易堵塞，因為它們的低壓取壓孔在雜質聚集的低壓波動區域。

3、安裝費用低：

a、只需要進行幾英寸的線條焊接，完成安裝是非常簡單和快捷的。

b、應用專用工具，可以實現帶壓在線安裝。

c、全部的閥和各種儀器的接口只需進行簡單的裝配，需要非常低的裝配費用。

4、非常低的運行費用：

a、它是一種非收縮節流的設計，作為一種插入式流量探頭，迪爾巴的運行費用是zui低的；

b、迪爾巴流量傳感器只產生非常低的*性壓力損耗，典型的少于0.7KPa；

c、 一個孔板元件所產生的*性壓力損耗超過14KPa；

d、與孔板比較，能量損耗降低了95%。

5、連續工作的迪爾巴從根本上杜絕了堵的可能，但是在以下情況下，迪爾巴仍要注意防堵：

a、當引壓管泄漏，探頭高壓平衡區遭到破壞，雜質中直徑較小的顆粒就有可能進入取壓孔。

b、當管道處于停產時，由于分子的布朗運動，顆粒小的雜質有可能進入取壓孔。

c、系統頻繁開停機，在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。

d、介質中含有大量的焦油、藻類生物，或者含有纖維狀的物質，也有可能造成探頭的堵塞。

五、技術參數：

1、適用壓力：0～40MPa；

2、適用溫度：-180～+550℃；

3、測量精度：±1%；

4、重復精度：±0.1%；

5、管道尺寸：DN38～DN10000圓管或方管；

6、量 程 比：大于10：1；

7、流量范圍：測量上限和下限在探頭強度和允許zui小差壓內選擇。

六、探頭的優點：

截面的探頭能產生準確的壓力分布，固定的流體分離點；位于探頭側后兩邊、流體分離點之前的低壓取壓孔，可以生成穩定的差壓信號，并且有效防堵。內部一體化結構能避免信號滲漏，提高探頭結構強度，保持長期高精度。

1、可測量多種介質，應用范圍廣泛；

2、精度高、量程比大；

3、探頭取壓孔本質防堵；

4、測量信號穩定、波動?。?/span>

5、管道*壓損低；

6、安裝費用低，基本免維護；

7、可以在線安裝和檢修。

七、應用新技術：

******的設計帶閥門的接頭迪爾巴流量計******的設計理念提供一個******的概念，在儀器的接頭處內置儀表截止閥；

1、 使安裝和維護更加簡單；

2、減少裝配部件的數量，使硬件連接；

3、成本降低；

4、快捷的安裝系統；

5、快捷插入和拔出；

6、密封驅動系統能夠避免損壞元件；

7、能夠分別應用于多個探頭的安裝；

8、全部安裝不超過1 小時。

八、用途和突出優點：

1、迪爾巴適用于氣體、液體和蒸汽的高精度流量測量。迪爾巴一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。迪爾巴反映流體真實的流速，其精度達到± 1.0%，重復性達± 0.1%。

2、迪爾巴的突出優點是：輸出一個非常穩定、無脈動的差壓信號探頭高壓取壓孔不會被堵探頭的前部形成高壓區，壓力略高于管道靜壓，阻止了顆粒進入。請注意：在探頭的高壓取壓孔處流體的速度是零，沒有物體會進入取壓孔。開機時，流體在管道靜壓作用下，進入彎管，很快形成了壓力平衡的狀態。當壓力平衡狀態形成以后，流體在彎管進口處遇到高壓，繞道而行，不再進入彎管中。

3、迪爾巴的低壓孔實現本質防堵一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。這就是為什么秋天的樹葉總是集中在背風的房子后面的原因。其它的探頭由于低壓取壓孔取在探頭尾部真空區，在渦街力的作用下，探頭的低壓取壓孔很快地被渦流帶來的雜質堵死。******設計，使低壓取壓孔位于探頭側后兩邊，流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。

九、探頭的應用選擇：

1、M1螺紋連接經濟實用型探頭：

應用范圍：可應用于常溫常壓下的空氣、液體以及其它非危險氣體、液體的流量測量；

適用管徑：38-1000mm；

2、M2螺紋連接反面支撐探頭：

應用范圍：當流量或管徑較大時選用，為M1的加強型，特別適用于大管徑氣體的流量測量（如風量）；

適用管徑：38-1600mm；

3、M3法蘭連接探頭：

應用范圍：特別適用于高溫高壓蒸汽、氧氣等易燃易爆介質的流量測量，滿足過程控制的前提下為了節約成本可選部分插入型 ；

適用管徑：38-10000mm；

4、M4法蘭連接反面支撐探頭：

應用范圍：特別適用于高溫高壓蒸汽、氧氣等易燃易爆介質的流量測量，當滿足過程控制的前提下介質的流量測量，當滿足過程控制的前提下為了節約成本可選部分插入型；

適用管徑：38-10000mm；

5、M5安全螺紋連接探頭：

應用范圍：M5探頭在多次拆卸后仍能保證******的密封性能，應用于溫度≤300℃，壓力≤3.0Mpa的空氣等非易燃易爆氣體或液體的流量 測量。特別適用于中低壓蒸汽的流量測量。

適用管徑：38-1600mm。

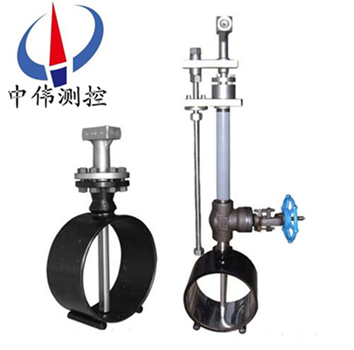

6、M6螺紋連接在線安裝探頭：

應用范圍：M6螺紋連接在線安裝型探頭可以在不停產的情況下安裝或拆卸，特別適合應用于無法停產安裝的測點或介質很臟需定期檢修的測點，如：高爐煤氣等。在直管段足夠長的測量場合，從節省設備投入考慮，可采用M61型非全管插入式在線安裝探頭。

適用管徑：38-10000mm；

M61非全管插入式在線安裝探頭；

M62全管插入式在線安裝探頭；

選配項Ⅰ（當選項為M3/M4時需要該選項）。

十、法蘭等級：

選配項（根據用戶需要選配）

十一、球閥或閘閥：

1、BC 配碳鋼球閥；

2、BS 配不銹鋼球閥；

3、GC 配碳鋼閘閥；

4、GS 配不銹鋼閘閥。

十二、主要部件：

1、迪爾巴按管道直徑定制，用法蘭安裝在管道上，由不銹鋼精加工而成，根據用戶提供的各種參數，在高精度風洞實驗室模擬吹風，獲得的特性曲線及數據庫，供計算使用。

2、流量積算儀是顯示測量結果的二次儀表。通過導線與各變送器及溫度計相連，其主板裝有高級CPU及計算程序軟件，可利用其顯示窗口和切換按鈕進行設置、校準和各參數的顯示。

3、差壓變送器  將迪爾巴的差壓信號轉換成4-20mADC的模擬電流信號。

4、壓力變送器  在氣體流量的測量中提供壓力補償。

5、溫度變送器  在氣體流量的測量中提供溫度補償。

6、直流電源   為壓力變送器、差壓變送器和熱電阻溫度計供電。

十三、配套方案選擇：

1、 是根據測量介質和用戶使用的管道內徑、工作溫度、工作壓力及流量變化設計生產。

2、ZW-3051/1151DP系列差壓變送器或其它型號的差壓變送器

3、ZW-308系列壓力變送器或其它型號的壓力變送器

4、溫度變送器或其它型號的溫度變送器

5、ZW-XMJA系列流量積算儀或其它型號的流量積算儀

6、以此組成的智能型均速管流量計，可帶溫壓補償，并能顯示瞬時流量、累計流量、管道內介質溫度、管道內介質壓力及差壓等值，備有通訊接口和4～20MA輸出。

十四、裝置成套性：

1、均速管流量傳感器 1臺；

2、均速管流量傳感器使用說明書 1份；

3、合格證 1份；

4、配套的變送器儀表及說明書和合格證（可由用戶自行定購）。

十五、使用要求：

1、被測流體應充滿管道且流動穩定。

2、被測的流體應當是單相的，其相態不變，對于成分復雜的流體須與單一成分的流體類似時方能使用。

3、被測流體在實際工況下的ReD應大于3×104。

4、應保證傳感器前后直管段長度的要求。

5、管道內徑大于100㎜為好。

6、在傳感器前2D的管道內表面上，應清潔光滑。

十六、在線安裝拆卸型迪爾巴：

對于部分無法停產安裝的測點和含有雜質的介質可選用在線安裝拆卸型迪爾巴。在線安裝拆卸型迪爾巴可在不停產的情況下安裝或檢修探頭，特別適用于無法停產安裝的測點或介質很臟需定期檢修的測點。它備有單桿驅動型和應用在高壓的雙桿驅動型。

特點：可以在不停產的情況下進行安裝、拆卸、檢修、清洗。

適用條件：通常用于低壓空氣、水、煤氣、蒸汽等介質。

注意：在線安裝或拆卸時要滿足t≤120℃    P≤2.5MPa

十七、投運和維護：

投運前的準備工作：

1、傳感器安裝正確：

完成傳感器在管道上安裝后，投運前須***認真檢查，要求焊接牢固，方向正確，嚴格不泄漏，插入深度恰當?shù)取?/span>

2、儀表調校：

傳感器配套儀表有差壓變送器和智能流量積算儀 （ 還可能有壓力變送器和溫度變送器）等。都須***經檢驗和調校后，方可投入使用。儀表的測量范圍要符合傳感器和被測介質的要求。例如被測空氣zui大流量 Qmax=5000m3/h, 經計算算出傳感器產生的差壓zui大值

△Pmax=0.6Kpa，則差壓變送器的測量范圍應調校為 0~0.6KPa, 對應輸出4~20mADC電流信號。對于通用型流量積算儀 , 應該按實時的流量范圍、差壓范圍、介質密度、溫度、壓力、流量運算要求等，事先編程組態輸入積算儀，務必使積算儀能正確運算和顯示流量。

3、儀表接線正確：

傳感器與差壓變送器、流量積算儀等組成測量系統，配套儀表的電源線，儀表之間的信號輸出與輸入線，控制與報警聯線等，在各個儀表的接線板 （ 又稱端子板） 上都有明確的標記，須***正確認別和選擇使用，投運前對儀表接線要反復檢查無誤。為了做好投運前的準備工作，除了認真閱讀《低爾巴巴流量計使用說明書》外, 還應該閱讀《差壓變送器使用說明書》、《智能流量積算儀使用說明書》等資料，遵從說明書的指導進行工作。

維護：

迪爾巴一體化傳感器免維護。配套的二次儀表日常維護量很小，只需作些零點檢查、量程檢驗的等日常維護。但是，對某些場合，被測介質的使用條件與設計條件偏離較大時，就需作些現場參數修正等工作。舉出幾種情況如下：

1、生產過程不連續，時停時開的場合。應注意流量計維護。當生產過程停產時，應該將三閥組的平衡閥打開，高壓閥 P l 和低壓閥 P2 關閉，差壓變送器處于無差壓輸入狀態。當生產過程恢復時，應重新將 P 1和 P2 打開后。關閉平衡閥，差壓變送器恢復有差壓輸入測量狀態。

2、對于某些含塵量多的被測介質，例如粗煤氣 （ 未清洗 ） 、工業用水 （ 含砂） 、潮濕氣體 （含塵） 等，預計可能堵塞探頭取壓孔時，應定時進行吹洗。吹洗方法用壓縮空氣引入傳感器反吹，把高壓孔和低壓孔粘上的塵粒吹掉，防止堵塞現象發生。每次吹洗時間不超過30秒，在這段時間應把通向差壓變送器的引壓管路關閉，吹洗完畢再重新開啟。在個別不允許吹入壓縮空氣的場合，例如高溫煤氣，則可用蒸汽進行吹洗。

十八、防堵塞設計：

1、迪爾巴流量探頭的******設計******的擺脫了以往幾種均速探頭易堵塞、精度不高的特點，使得一次源的測量精度、重復性和可靠性達到一個嶄新高度。

2、剛開機時，流體在管道靜壓作用下， 進入彎管，很快形成了壓力平衡的狀態。當壓力 平衡狀態形成以后，流體在彎管進口處遇到高壓， 繞道而行，不再進入彎管中。

3、流量傳感器的高，低取壓孔實現本質防堵。

4、一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。這就是為什么秋天的樹葉總是在背風的房子后面的原因。探針式流量計探頭的******防堵設計，再加上重力作用的自然下落，阻止了顆粒的進入，這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。

5、連續工作的從根本上杜絕了堵的可能，但是在以下情況下，仍要注意防堵：

a.當引壓管泄漏，探頭高壓平衡去遭到破壞，雜質中直徑較小的顆粒就有可能進入取壓孔。

b.當管道處于停產時，由于分子的布郎運動，顆粒小的雜質有可能進入取壓孔。

c.系統頻繁開停機，在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。

d.介質中含有大量藻類生物，或者含有纖維狀的物質，也有可能造成探頭的堵塞。

十九、選型編碼：

例：ZW-DRB-M1-S1-Y133/4-SL-H-CS-A

說明：1、螺紋連接型；10#傳感器；圓管（外徑133mm，壁厚4mm）；探頭材質316L不銹鋼；水平管道安裝；管道材質為碳鋼；儀表接頭為螺紋連接接頭，側面開口。

二十、設計選用及訂貨須知事項：

1、被測介質名稱；

2、***大、常用、流量范圍（m3/h）；

3、工作壓力（Mpa）、工作溫度（℃） 、上限壓力（Mpa）、上下限溫度（℃）；

4、介質密度、粘度；

5、管道材質、內徑、外徑；

6、現場管道敷設情況和局部阻力件形式。

7、您需要中偉測控的顯示儀表配套時，請參閱相應的說明書，選用合適的型號或由我公司技術人員根據您提供的資料替您設計選型。

8、如有特殊要示，請與我公司銷售部聯系。
