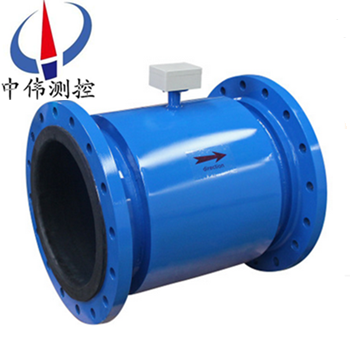

高溫型電磁流量計

•
•
•

高溫型電磁流量計是為供水企業水計量貿易專門設計的，具有防水、防腐、防干擾、防雷擊的能力。電磁流量計特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他電磁流量計英文

一、產品概述：
ZW-LDE系列高溫型電磁流量計是采用xj****的測量技術和特殊工藝生產的一種在高溫下進行連續測量的一種流量計。該流量計適用測量封閉管道中導電液體和漿液的體積流量，潔凈水，污水，各種酸堿鹽溶液，泥漿、礦漿、紙漿以及食品方面的液體等。專門用于地質、石油勘探、油田系統測量高溫條件下的泥漿、水泥漿、高壓注水以及水泵實驗等導電液體。
二、工作原理：
ZW-LDE系列高溫型電磁流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：E=KBVD式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

三、應用場合：
ZW-LDE系列高溫型電磁流量計主要用于測量導電液體的體積流量。在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。

四、結構形式：
1、傳感器：
傳感器主要由測量導管、測量電極、勵磁線圈、鐵芯、磁軛和殼體組成。
a、測量導管：由不銹鋼導管、襯里和連接法蘭組合而成，為被測液體現場工況測量的載體。
b、測量電極：安裝在測量導管內側壁，與軸流方向垂直，使測量液體產生信號的一對電極。
c、勵磁線圈：在測量導管內產生磁場的上下兩個勵磁線圈。
d、鐵芯和磁軛：將勵磁線圈產生的磁場導入液體，并構成磁回路。
e、殼 體：儀表外包裝。
2、轉換器：即為智能二次表，其將流量信號放大處理,單片機運算后，可顯示流量、累計量，并能輸出脈沖、模擬電流等信號，用于流體流量的計量或控制。
3、產品組裝形式：其分為一體型和分體型兩種形式。
a、一體型：傳感器和轉換器一體安裝。

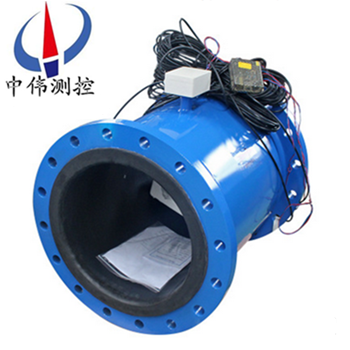

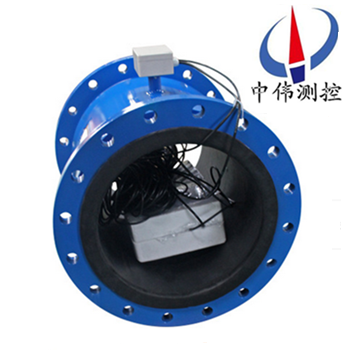

b、分體型：傳感器和轉化器分離安裝，通過連接電纜形成流量計量系統。
c、為適應不同介質測量的要求，傳感器的襯里和電極材料可以有多種選擇。

五、主要特點：
1、儀表結構簡單、可靠，無可動部件，工作壽命長。
2、無截流阻流部件，不存在壓力損失和流體堵塞現象。
3、無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
4、測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
5、采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。
6、備有管道式、插入式等多種流量計型號。
7、采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
8、具備一體化和分離型兩種型式。
9、高清晰度LCD背光顯示。

六、技術參數：
1、儀表精度：管道式0.5級、1.0級；插入式2.5級。
2、測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
3、流速范圍：0.2～8m/s。
4、工作壓力：1.6MPa。
5、環境溫度：-40℃～+50℃。
6、介質溫度：聚四氟乙烯襯里≤180℃；橡膠材質襯里≤65℃。
7、防爆標志：ExmibdⅡBT4。
8、防爆證號：GYB01349。
9、外磁干擾：≤400A/m。
10、外殼防護：一體化型： IP65。
分 離 型： 傳感器IP68（水下5米，僅限于橡膠襯里）轉換器IP65。
11、輸出信號：4～20mA.DC，負載電阻0～750Ω。
12、通訊輸出：RS485或CAN總線。
13、電氣連接：M20×1.5內螺紋，φ10電纜孔。
14、電源電壓：90～220V.AC、24±10%V.DC。
15、功       耗：≤10VA。

七、按勵磁方式分類：
要產生一個均勻恒定的磁場，就需要選擇一種合適的勵磁方式。如按勵磁電流方式劃分，有直流勵磁、交流（工頻或其他頻率）勵磁、低頻矩形波勵磁和雙頻矩形波勵磁。
1、直流勵磁
直流勵磁方式用直流電或采用磁鐵產生一個恒定的均勻磁場。這種直流勵磁變送器的是受交流電磁場干擾影響很小，因而可以忽略液體中的自感現象的影響。但是使用直流磁場易使通過測量管道的電解質液體被極化，即電解質在電場中被電解，產生正負離子，在電場力的作用下，負離子跑向正極，正離子跑向負極，這將導致正負電極分別被相反極性的離子所包圍，嚴重影響儀表的正常工作。所以，直流勵磁一般只用于測量非電解質液體，如液態金屬流量（常溫下的***和高溫下的液態鋼、鋰、鉀）等。
2、交流勵磁
工業上使用的電磁流量計，大都采用工頻（50Hz）電源交流勵磁方式產生交變磁場，避免了直流勵磁電極表面的極化干擾。但是用交流勵磁會帶來一系列的電磁干擾問題（例如正交干擾、同相干擾、零點漂移等）?，F(xiàn)在交流勵磁正在被低頻方波勵磁所代替。
3、低頻方波勵磁
低頻方波勵磁波形有二值（正-負）和三值（正-零-負-零）兩種，其頻率通常為工頻的1/2~1/32。低頻方波勵磁能避免交流磁場的正交電磁干擾，消除由分布電容引起的工頻干擾，抑制交流磁場在管壁和流體內部引起的電渦流，排除直流勵磁的極化現象。

八、安裝要求：
安裝環境的選擇
1、應盡量遠離具有強電磁場的設備。如大電機、大變壓器等。
2、安裝場所不應有強烈震動，環境溫度變化不大。
3、便于安裝、維修的場所。
安裝位置的選擇
1、傳感器上流向標志與管道內被測介質流動的方向須***一致。
2、安裝位置須***保證測量管內書中充滿被測介質。
3、選擇流體流動脈沖較小的地方，即應遠離泵和局部阻力件（閥門、彎頭等）
4、測量雙相流體時，應選擇不易引起相分離的地點。
5、應盡量避免安裝在管內呈現負壓的地方。
6、當被測介質容易使電極，測量管內壁產生粘附、結垢時，建議測量管內流速不低于 2m/s 。
此時可采用比工藝管徑略小的漸縮管。為在工藝管道中不中斷流量情況下清洗電極和測量管，傳感器可采用并聯安裝，并帶清洗口。
安裝地點的選擇
為了使變送器工作穩定，在選擇安裝地點時應注意以下幾方面的要求：
1、盡量避免鐵磁性物體及具體強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信息。
2、應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。
3、應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95.9%。
4、選擇便于維修，活動方便的地方。
5、流量計應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。

九、計量性能要求：
1、準確度等級
流量計在規定的流量范圍內準確度等級、允許誤差應符合表1的規定。流量計誤差表示使用相對示值誤差。

準確度等級和允許誤差準確度等級

2、引用誤差

對于用于瞬時流量指示的流量計誤差表示也可使用引用誤差，其zui大允許誤差系列應符合表1規定，其檢定結果的標書中不再給出準確等級，而使用其允許誤差表示，且還應在zui大允許誤差后標注FS，如±0.5%FS。
3、誤差表示方法和選取原則
在一臺流量計的一次檢定中，應按照準確度等級和引用誤差之中的一種給出流量計誤差表示方法；對于使用相對示值誤差和引用誤差組合表示誤差的流量計，一次檢定中也應統一使用一種方法表示其誤差。
4、重復性
流量計的重復性不得超過相應準確度等級規定的zui大允許誤差值的1/3。

十、引特點：
1、測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
2、測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。
3、由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
4、傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
5、轉換器采用******xj****的單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。
6、雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。
十一、運行前的準備工作：
1、在安裝接線后正式投入運行前應再次檢查安裝、接線是否正確。（對分體型而言）
2、將床干起前閥門打開，傳感器后閥門關閉，讓傳感器內充滿被測介質。
3、準備工作完畢后，先打開傳感器上游閥門，再緩緩打開下游閥門，觀察轉換器瞬時流量顯示應向大方向變化，說明信號線線方向正確。否則，將信號線A與B接線位置互換。（對分體型而言）
4、打開傳感器前后閥門，排液數分鐘，排出管內氣體。
5、關閉傳感器下游閥門，再關上游閥門，是傳感器內充滿被測介質。然后進行配套調整。傳感器與轉換器配套零點調整和儀表系數設定請?jiān)旈嗈D(zhuǎn)換器說明書。

十二、安裝注意事項：
1、流量計的傳感器應垂直安裝，并且流體自下而上流動，以滿足固、液兩項處于混合的狀態。原因是如介質中有固體物（泥沙、小石子顆粒等）容易發生沉淀的情況。另外管路中有魚和雜草的情況魚在管路中的游動，會造成流量計輸出的來回?cái)[動；掛在電極附近的雜草的來回?cái)[動也會引起流量計的輸出不穩定。在流量計上游入口處設置金屬濾網擋住魚和雜草進入測量管內。
2、防止負壓的管路設置操作不當將引起傳感器內產生負壓。當同時關閉流量計上、下游的閥門，若流體的溫度高于氣溫．冷卻后收縮，使管內壓力有形成負壓的危險。負壓造成襯里與金屬導管剝離，引起電極泄漏。
3、在流量計附近加負壓防止閥，打開閥門接通大氣壓，以防止在傳感器內產生負壓。流量計下游接有垂直管道時，若用流量傳感器上游閥門來關閉或調節流量，傳感器測量管內將形成負壓。為了防止負壓，需加背壓或使用下游閥門來調節和關閉流量。
4、適當?shù)木S護空間，大口徑流量計往往安裝在儀表井內，為了管道安裝、接線、檢查和維護的方便，需要留有適當?shù)目臻g。為了觀測、接線和維護的方便，儀表安裝應距地面有一定的高度，以便于清洗、安裝。

十三、主要技術數據：

1、整機和傳感器技術數據：

2、轉換器技術數據：

3、襯里的選擇：

4、進口保護法蘭和接地法蘭(或接地環)的選擇：

5、電極的選擇：

十四、正確選型：

儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。

1、收集數據：

被測流體成份；
大流量、小流量；
z高工作壓力；
z高溫度、z低溫度；

2、量程范圍確認：

一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，z低流速應不小于0.2m/s，z高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。

在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：

Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）

電磁流量計的量程Q應大于預計的z大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。

3、參考流量范圍：

4、選型編碼：

十五、設計選用及訂貨須知：

1、測量介質：名稱、成分、狀態、導電性或電導率；

2、工作狀態溫度（℃）；

3、工作狀態壓力（Mpa）；

4、管道內外徑（DN），***小、正常、量范圍（m3/h）；

5、腐蝕性、磨損性，是否有負壓；

6、安裝要求及環境：一體還是分體，信號輸出，通訊方式，供電電源；

7、安裝環境：防護等級和防爆要求。
